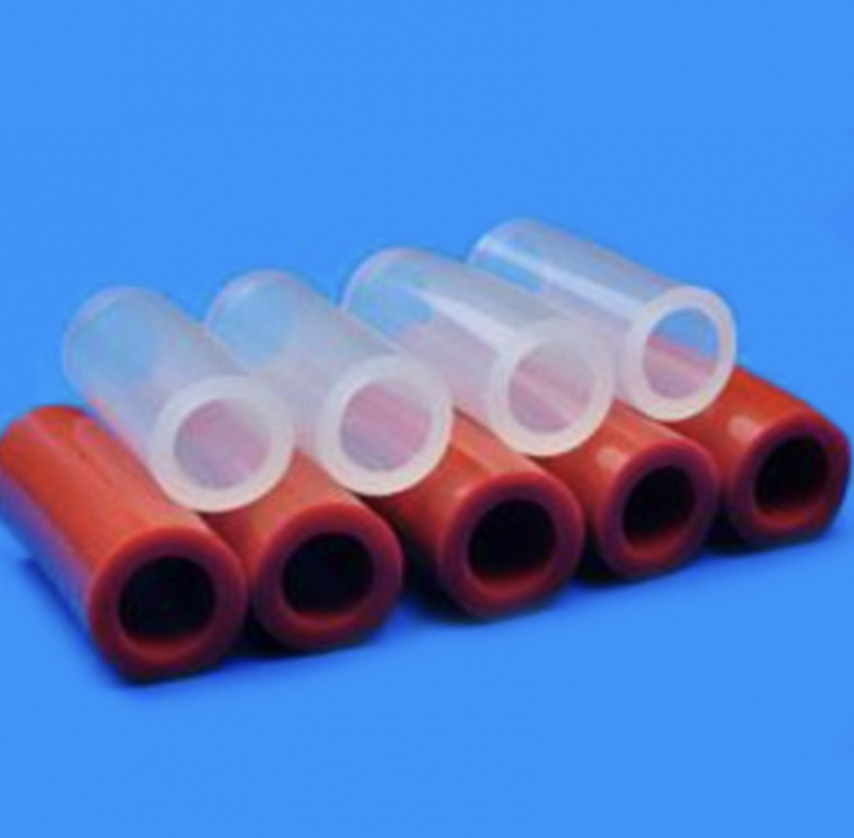

Область применения: Данный тип трубок нашел очень широкое применение в электротехнике и энергетике, приборостроение и не только. Трубки применяются для изоляции выводных и монтажных проводов, кабелей в электрооборудовании и радиоаппаратуре, а также для дополнительной защиты и герметизации различных соединений. Характерной особенностью, трубок данного вида, является повышенная температура эксплуатации.
|
Показатели |
Метод испытаний |
Количественные показатели |
|
Прочность на разрыв (MПa） |
ASTM D 2671 |
Не менее 25 MПa |
|
Предельное удлинение до разрыва (%） |
ASTM D 2671 |
Не менее 300% |
|
Горючесть |
UL224 |
VW-1 (Тест пройден) |
|
Электрическая прочность, кВ/мм |
IEC 60243 |
Не менее 26 |
|
Объемное сопротивление (Ом /см） |
IEC 60093 |
Не менее 10E14 |
|
Коррозия меди |
UL 224 |
Тест пройден |
|
Водопоглощение |
ASTM D 570 |
Менее 0.1% |
|
Размер трубки (mm） |
Внутренний диаметр （mm） |
Зависимость напряжения от толщины стенки (mm） |
|||
|
2.5KV |
4.0KV |
6.0KV |
7.0KV |
||
|
φ0.8 |
0.8±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ1.0 |
1.0±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ1.5 |
1.5±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ2.0 |
2.0±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ2.5 |
2.5±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ3.0 |
3.0±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ3.5 |
3.5±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ4.0 |
4.0±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ4.5 |
4.5±0.10 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ5.0 |
5.0±0.20 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ5.5 |
5.5±0.20 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ6.0 |
6.0±0.20 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ6.5 |
6.5±0.20 |
0.50±0.10 |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ7.0 |
7.0±0.20 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ7.5 |
7.5±0.20 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ8.0 |
8.0±0.25 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ9.0 |
9.0±0.25 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ10.0 |
10.0±0.25 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ11.0 |
11.0±0.30 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ12.0 |
12.0±0.30 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ13.0 |
13.0±0.30 |
— |
1.00±0.15 |
1.50±0.20 |
2.00±0.25 |
|
φ14.0 |
14.0±0.30 |
— |
— |
1.50±0.20 |
2.00±0.25 |
|
φ15.0 |
15.0±0.30 |
— |
— |
1.50±0.20 |
2.00±0.25 |
|
φ20.0 |
20.0±0.30 |
— |
— |
— |
2.50±0.3 |
