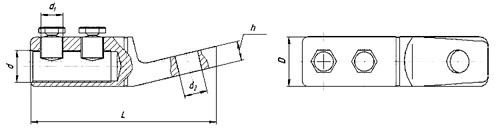

Схема
| Размеры(мм) | Обозначение наконечников | ||
|---|---|---|---|
| НК-50 | НК-120 | НК-240 | |
| L | 77 | 79 | 102 |
| D | 19 | 26,5 | 37 |
| d | M12x1 | M18x1 | M26x1 |
| d1 | М10х1,5 | M16x1.5 | M20x1.5 |
| d2 | 10,5 | 13 | 13 |
| h | 8,4 | 12 | 14,2 |

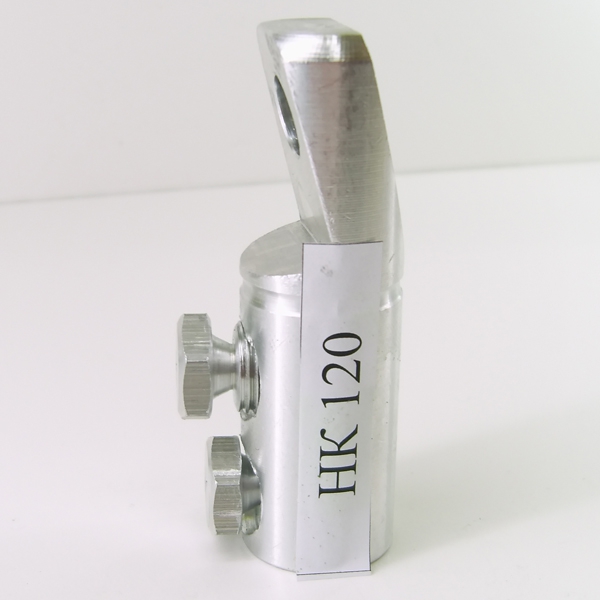

Наконечники болтовые НК
Техническое описание PDF
Наконечники болтовые - предназначены для оконцевания токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.
