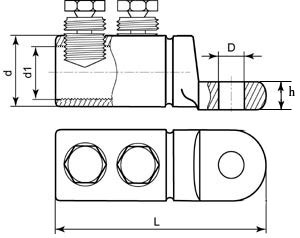

Схема
| Обозначение наконечников | |||
|---|---|---|---|
| НП-50 | НП-120 | НП-240 | |
| Сечение жилы | 25-50 | 70-120 | 150-240 |
| L | 63 | 82 | 101 |
| D | 10,5 | 13 | 13 |
| d | 19 | 26,5 | 37 |
| d1 | M12x1 | M18x1 | M26x1 |
| h | 7 | 10 | 13 |

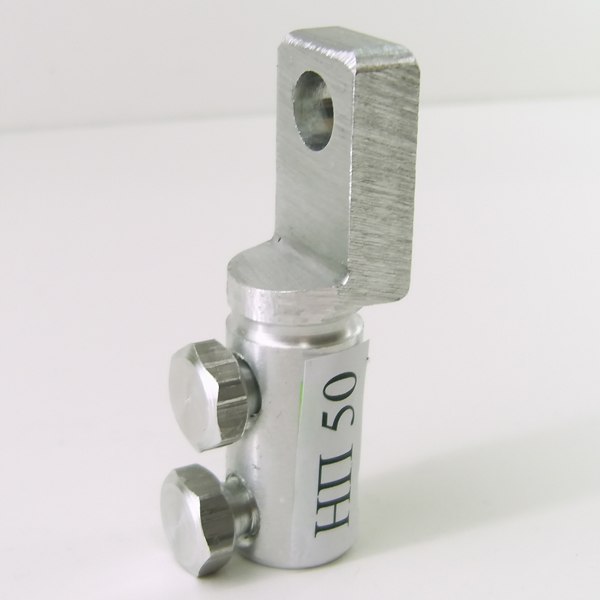

Наконечники болтовые НП
Техническое описание PDF
Наконечники болтовые - предназначены для оконцевания токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.
