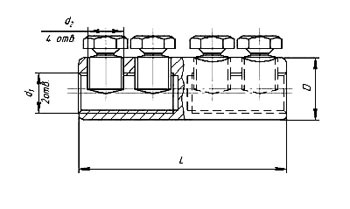

Схема
| Размеры(мм) | Обозначение гильз | ||
|---|---|---|---|
| ГД-50 | ГД-120 | ГД-240 | |
| 25-50 | 70-120 | 150-240 | |
| L | 69 | 90 | 110 |
| D | 19 | 26,5 | 37 |
| d1 | M12x1 | M18x1 | M26x1 |
| d2 | M10x1.5 | M16x1.5 | M20x1.5 |

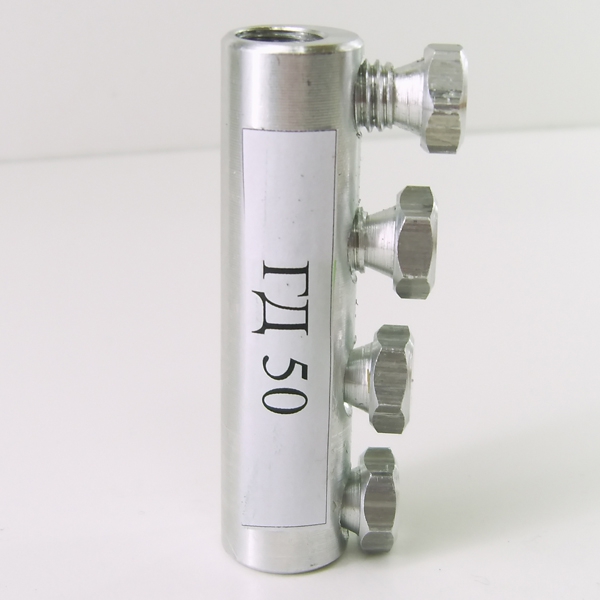

Соединитель болтовой ГД
Техническое описание PDF
Соединители (гильзы) болтовые - предназначены для соединения токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление соединителя на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.
