Наборы клеммников уличного освещения
Техническое описание PDF
Основные характеристики
  • модель: ККК-130-4, ККК-130У-4, ККК 130-5, ККК 130У-5, ККК 160-4, ККК 160У-4, ККК 160-5, ККК 160У-5

  • Сечение жил: AL 10-35 мм², Cu 1.5-25 мм²

  • Материал
  • Контактная часть (корпус клеммника) - алюминиевый сплав
  • Контактная часть (прижимные болты) – анодированная сталь
  • Изолирующий корпус - поликарбонат
  • Рабочее напряжение: до 1 кВ
  • Рабочий диапазон температур: -60°C + 55°С
klem nabor111 klem nabor222 klem nabor333 klem nabor444

Набор предназначен для соединения и разветвления алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП. Имеет сечение жил: AL 10-35 мм² и Cu 1.5-25 мм². Исготовлен из: контактная часть (корпус клеммника) - алюминиевый сплав, контактная часть (прижимные болты) – анодированная сталь, изолирующий корпус - поликарбонат. Рабочее напряжение до 1 кВ.

Корпус клеммников, входящих в состав наборов является неразборным, что гарантирует изоляцию контактного соединения. Прозрачный корпус обеспечивает визуальный контроль как в процессе монтажа, так и в ходе всего времени эксплуатации комплектов. Наличие на контактной части клеммников специальной антикоррозийной пасты обеспечивает гарантированный контакт как на алюминиевых, так и на медных жилах кабеля. Крепеж жил кабеля осуществляется прижимным способом посредством винтов с внутренним шестигранником. Момент затяжки контактной части составляет 10 Hм. Клеммники, входящие в состав наборов соответствуют требованиям ГОСТ IEC 60947-7-1-2016.

  • Гарантийный срок хранения 10  лет
  • Гарантийный срок эксплуатации 3  года
  • Срок службы 30  лет

Длина снятия изоляции: 14-18 мм походит инструмент для монтажа: имбусовый ключ 5 мм

Состав набора

    • клеммник 4-х контактный КК130-4 (AL 10-35/Cu 1.5-25) – 3 шт.
    • клеммник 6-и контактный КК130-6  (AL 10-35/Cu 1.5-25) – 1 шт.
    • провод заземления 16 мм² длиной 350 мм с наконечником – 1 шт.
Наименование Количество,шт Наименование Количество,шт

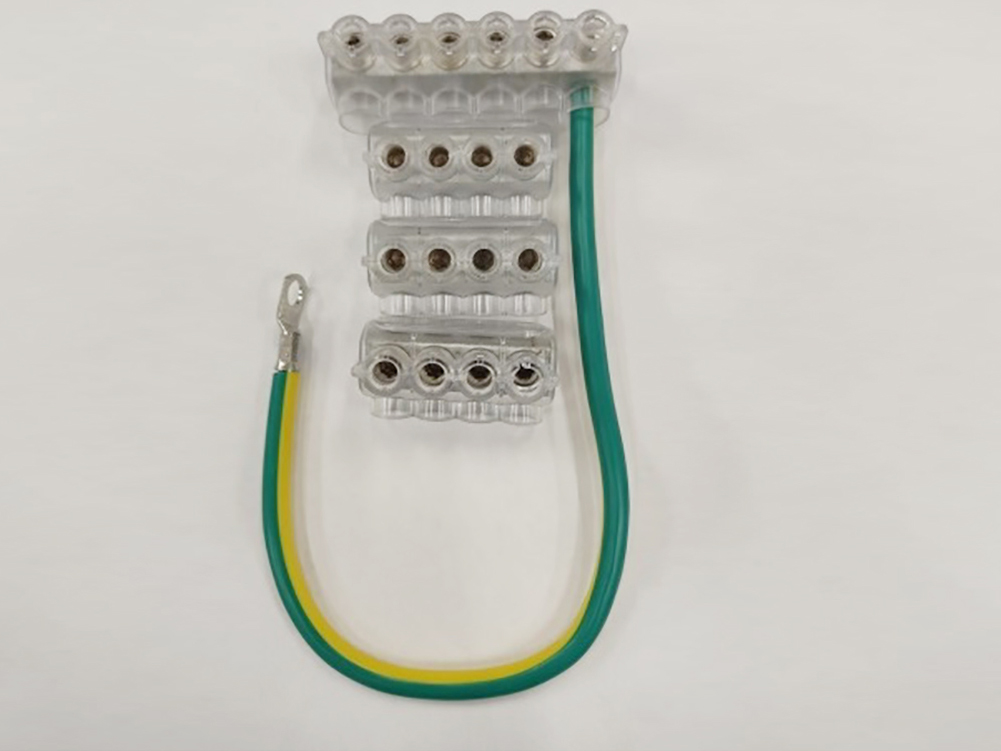

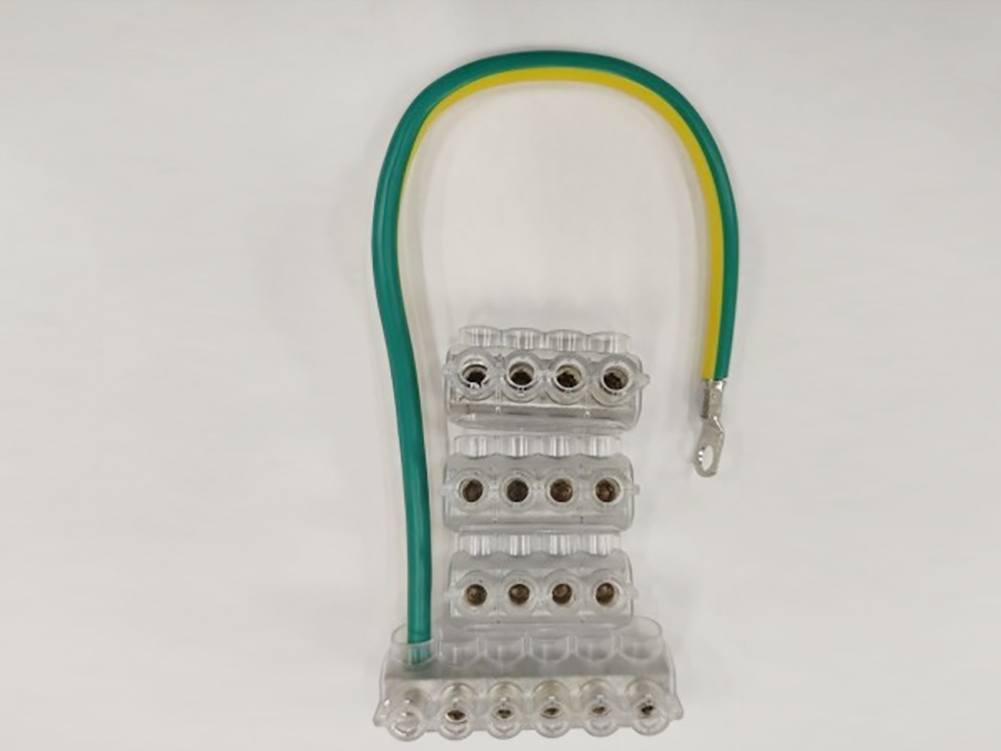

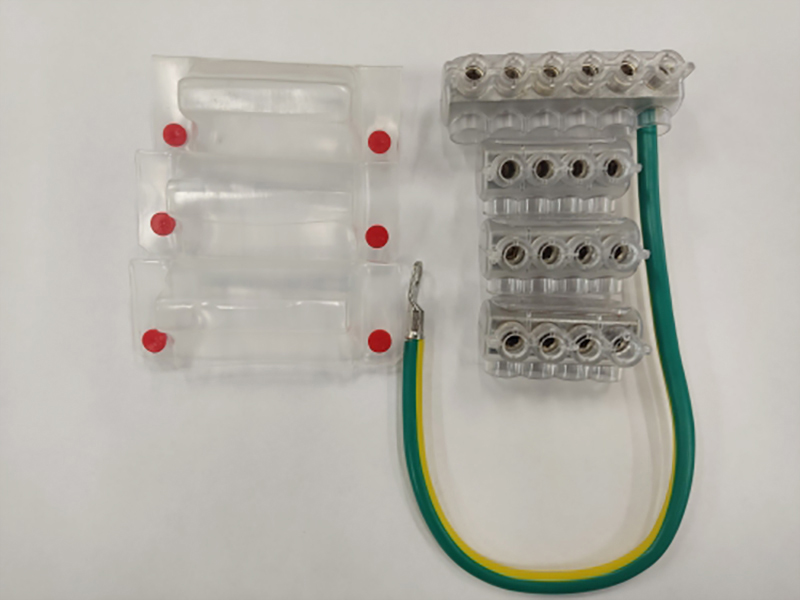

Комплектация ККК130-4    Комплектация ККК130У-4
Клеммная колодка 4-х контактная КК130-4 (AL 10-35/Cu 1.5-25)  3 Клеммная колодка 4-х контактный КК130-4 (AL 10-35/Cu 1.5-25)  3
Клеммная колодка 6-и контактная КК130-6  (AL 10-35/Cu 1.5-25)  1 Клемная колодка 6-и контактный КК130-6  (AL 10-35/Cu 1.5-25)  1
Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1 Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1
    Кожух КК 3

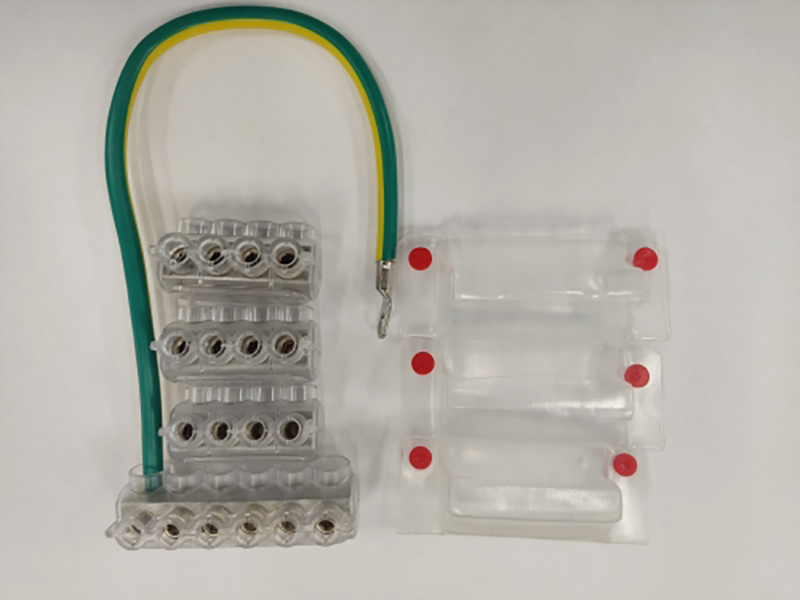

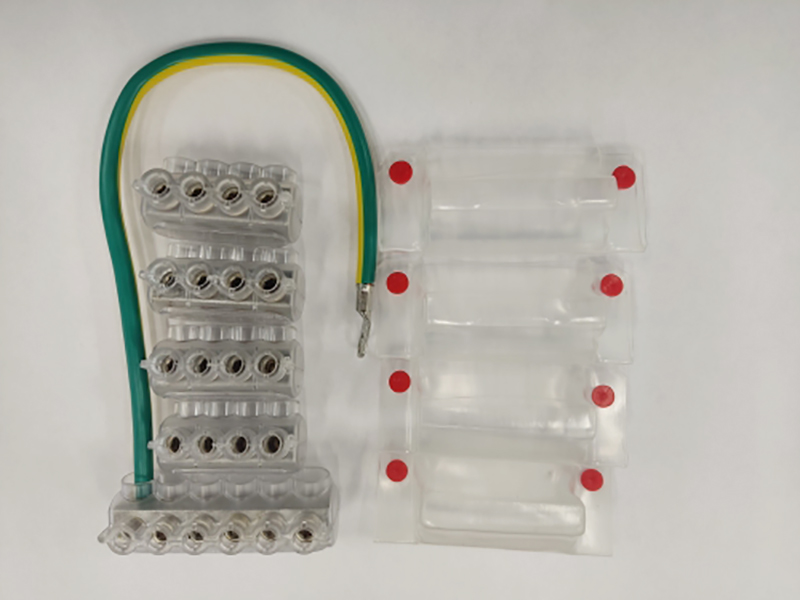

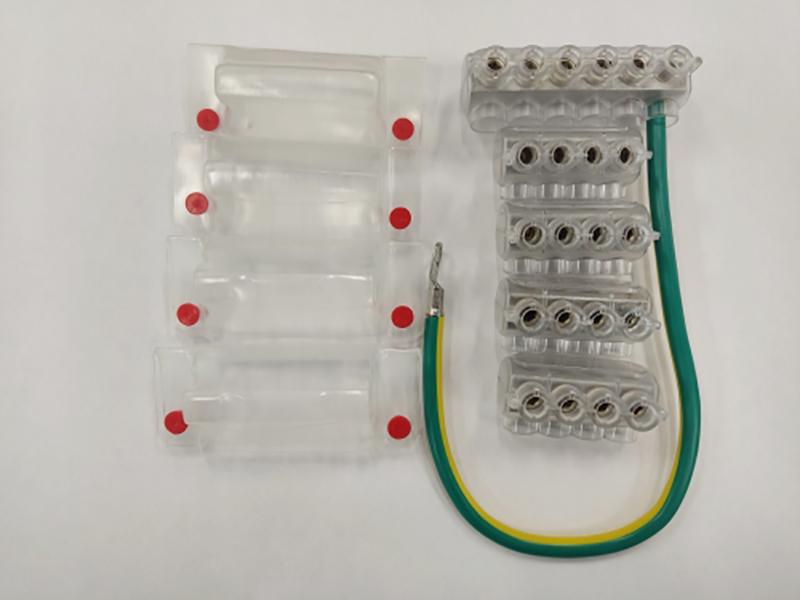

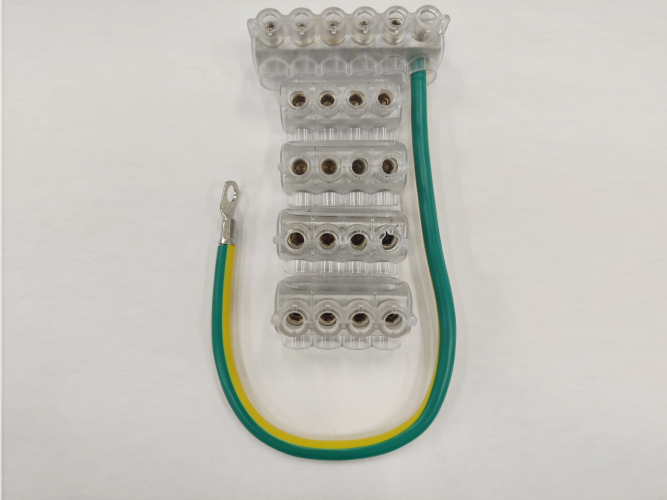

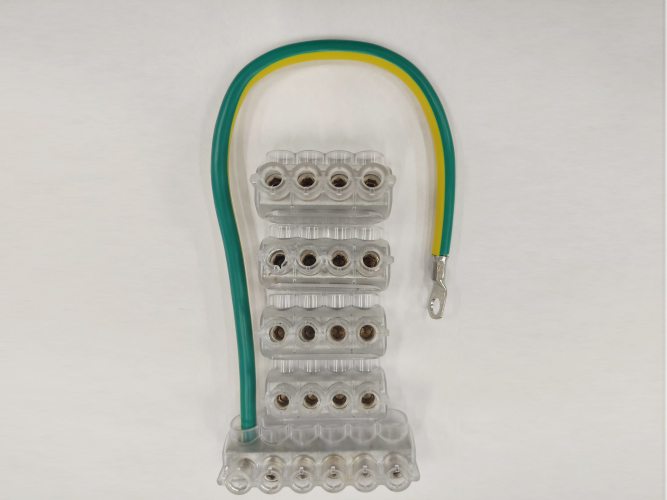

Комплектация ККК130-5 Комплектация ККК130У-5
Клеммная колодка 4-х контактная КК130-4 (AL 10-35/Cu 1.5-25)  4 Клеммная колодка 4-х контактный КК130-4 (AL 10-35/Cu 1.5-25)  4
Клеммная колодка 6-и контактная КК130-6  (AL 10-35/Cu 1.5-25)  1 Клемная колодка 6-и контактный КК130-6  (AL 10-35/Cu 1.5-25)  1
Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1 Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1
    Кожух КК 4

Комплектация ККК160-4 Комплектация ККК160У-4
Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35)  3 Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35)  3
Клеммная колодка 6-и контактная КК160-6  (AL 10-50/Cu 2.5-35)  1 Клеммная колодка 6-и контактная КК160-6  (AL 10-50/Cu 2.5-35)  1
Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1 Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1
    Кожух КК 3

Комплектация ККК160-5 Комплектация ККК160У-5
Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35)  4 Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35)  4
Клеммная колодка 6-и контактная КК160-6  (AL 10-50/Cu 2.5-35)  1 Клеммная колодка 6-и контактная КК160-6  (AL 10-50/Cu 2.5-35)  1
Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1 Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ 1
    Кожух КК 4

ККК-комплет клемных колодок
130,160-максимально допустимый ток
У-в комплекте с кожухами
4,5- количество жил кабеля и колодок в комплекте

130А - сечение жил кабеля AL 10-35/Cu 1.5-25
160А - сечение жил кабеля AL 10-50/Cu 2.5-35

AL-алюминиевых жил кабеля
CU- сечение медных жил кабеля
  Диаметр провода AL Cu Напряжение Момент затяжки Диапазон температур ГОСТ Сила тока
КК130-4 1,7-9,0  10-35 мм²  1.5-25 мм² 1кВ 10Нм  -60 °С + 55 °С  ГОСТ 30011.7.1 (IEC 60947-7-1) 130А
КК130-6 1,7-9,0  10-35 мм²  1.5-25 мм² 1кВ 10Нм  -60 °С + 55 °С  ГОСТ 30011.7.1 (IEC 60947-7-1) 130А
КК160-4 2,0-10,2  10-50 мм²  2.5-35 мм² 1кВ 10Нм  -60 °С + 55 °С  ГОСТ 30011.7.1 (IEC 60947-7-1) 160А
КК160-6 2,0-10,2  10-50 мм²  2.5-35 мм² 1кВ 10Нм  -60 °С + 55 °С  ГОСТ 30011.7.1 (IEC 60947-7-1) 160А
