Термоусаживаемые муфты для соединения кабелей с пониженным сечением, а также для создания концевой муфты в месте подключения кабельной линии к приемнику или передатчику электрического тока.
В конструкцию муфт входят все необходимые детали для монтажа как кабеля с броней, так и без него.
Соединительные муфты
1. Подготовка и разделка кабеля
1.1. Распрямить концы кабеля на длине 100 мм и расположить их друг напротив друга.
1.2. Надеть на кабель внешний защитный кожух, сдвинуть кожух вдоль кабеля на время монтажа.
1.3. Снять с обоих концов кабеля наружную оболочку на длину 65 мм.
1.4. Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной прямой друг с другом (стык в стык).
Для кабеля с броней (экраном)
1.5 От среза наружной оболочки на расстоянии 25 мм оголить бронеленты или экран на обоих концах.
2. Монтаж соединительных гильз
2.1. Удалить с концов жил изоляцию на длине, равной 1/2 длины гильзы.
2.2. Надеть на жилы манжеты изоляции гильз.
2.3. Произвести соединение жил входящими в комплект гильзами, используя кримпер для обжима гильз.
3. Установка манжет изоляции гильз
3.1. Надвинуть на гильзы изолирующие манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.
4. Монтаж провода заземления (для кабелей с броней)
4.1. С обоих концов зачистить провод заземления на длине 30 мм.
4.2. Распустить (растянуть в ширину) зачищенные концы провода заземления.
4.3. Закрепить провод заземления на бронелентах (экранах) обоих концов кабеля с помощью пружин постоянного давления.
5. Установка мастики и защитного кожуха
5.1. На участки крепления узла заземления с заходом на жильную изоляцию в направлении соединения нанести по 1/3 герметизирующей мастики. Оставшуюся часть мастики равномерно распределить между изолированными гильзами.
5.2. Надвинуть на муфту внешний защитный кожух, расположив его симметрично относительно центра муфты, и произвести его усадку от середины к краям.
Концевые муфты
1. Подготовка и разделка кабеля.
1.1. Распрямить конец кабеля на длине не менее 0,5 м и очистить от загрязнений.
1.2. Надвинуть на кабель термоусаживаемую манжету.
1.3. Аккуратно, не повреждая жильную изоляцию, снять наружную оболочку с кабеля на длине, обеспечивающей подключение жил кабеля к оборудованию.
Для кабеля с броней (экраном)
1.4. От среза наружной оболочки на расстоянии 25 мм оголить бронеленты или экран кабеля.
2. Монтаж провода заземления.
Выполняется только для кабелей с броней (экраном заземления).
2.1. Зачистить конец провода заземления на длине 30 мм.
2.2. Распустить (растянуть в ширину) зачищенный конец провода заземления.
2.3. Расположить провод заземления вдоль бронелент (экрана) таким образом, чтобы его подготовленный (распущенный) конец был направлен к жилам кабеля.
2.4. Прижать провод заземления одним витком пружины так, чтобы нижний край пружины находился на расстоянии не более 5 мм от среза оболочки кабеля.
2.5. Перегнуть провод заземления в обратном направлении и произвести намотку пружины поверх провода заземления до конца.
3. Установка термоусаживаемой манжеты.
3.1. Надвинуть манжету на муфту, так чтобы расстояние от среза наружной оболочки до нижнего края манжеты составляло 25 мм.
3.2. Усадить часть манжеты, заходящую на наружную оболочку кабеля, так чтобы не усаженная часть манжеты со стороны разделки кабеля образовала раструб в виде воронки. Дать остыть.
3.3. В образовавшуюся воронку аккуратно всыпать гранулированный термоплавкий клей и равномерно распределить его в манжете.
3.4. Усадить манжету, равномерно прогревая ее от середины к внешнему краю. Выступивший расплав термоплавкого клея свидетельствует о качественном монтаже муфты.

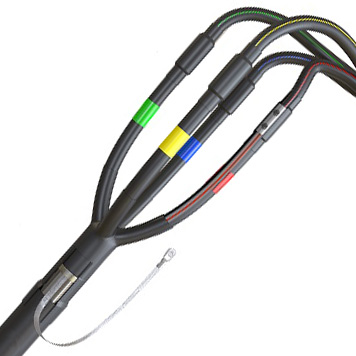

2-5ПКТ(б)-1-1,5/10 (универсальная концевая муфта на кабель с сечением от от 1 до 10 мм²
Манжета изолирующая поясная – 1 шт
Пружина постоянного давления – 1 шт
Гранулированный термоплавкий клей – 1 шт
Провод заземления с наконечником – 1 шт
Инструкция по монтажу – 1 шт

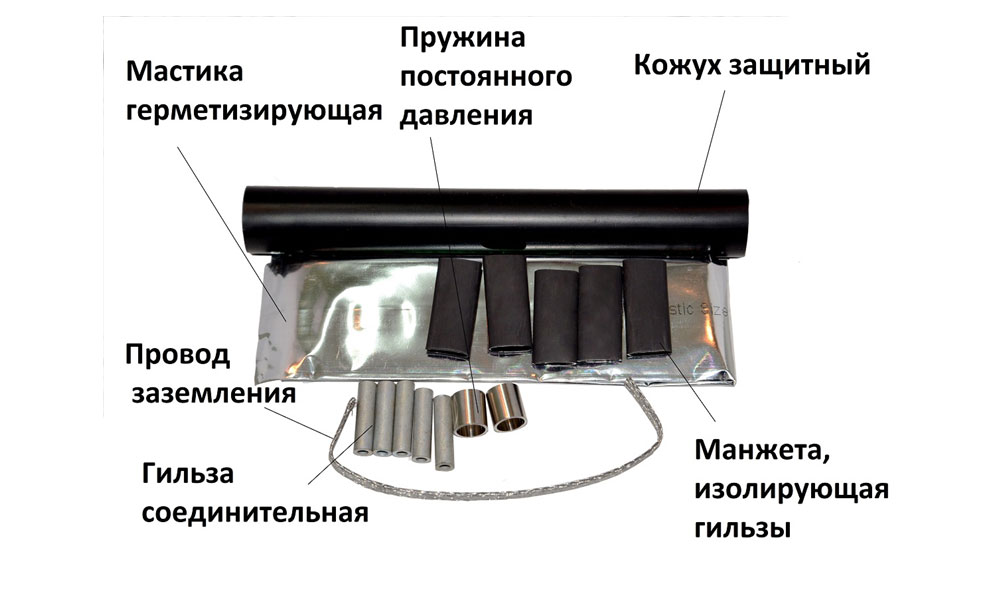

2-5ПСТ(б)-1-1,5/2,5; 2-5ПСТ(б)-1-4/6; 2-5ПСТ(б)-1-6/10 (соединительная муфта на кабель с сечением от 1 до 10 мм²)
Кожух защитный - 1 шт
Манжета, изолирующая гильзы - 5 шт
Гильза соединительная - 5 шт
Пружина постоянного давления - 2 шт
Провод заземления - 1 шт
Мастика герметизирующая - 1 шт
Инструкция по монтажу - 1 шт
