Соединительные термоусаживаемые муфты до 35 кВ

Соединительные термоусаживаемые муфты до 35 кВ
Техническое описание PDF

Производим и продаем соединительные термоусаживаемые муфты для соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на кабель напряжением до 35 кВ.

Муфты устанавливаются в тоннелях, каналах, на открытом воздухе на эстакадах и кабельных полках, при температуре окружающей среды от -50°С до +50°С, а также при относительной влажности до 98% и температуре до +35 °С.

Все соединительные муфты на кабель напряжением до 35 кВ поставляются с соединителями в комплекте.

Типы кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Разработано Виталием Ильичом Берманом.

С соединителями

Кол-во жил

Сечение кабеля, мм2

Напряжение, кВСоединители
нет фото

1ПСТ-35-70/120(Б) МТ

1

70/120

 35 есть

1ПСТ-35-150/240(Б) МТ

1

150/240

 35 есть

1ПСТ-35-300/400(Б) МТ

1

300/400

 35 есть

1ПСТ-35-500(Б) МТ

1

500

 35 есть

1ПСТ-35-630(Б) МТ

 1 630 35 есть

1ПСТ-35-800(Б) МТ

 1 800 35 есть

Для замещения термоусаживаемых муфт RAYCHEM

Сечение жил кабеля от 35 до 800 мм2
Число жил 1
Напряжение до 35 кВ
Тип изоляции сшитый полиэтилен
Установка универсальная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C
CellpackEnsto (1 жила)Ensto (3 жилы)RaychemRadpolSicame
CHMPPR3 17 35 - 50 HJ11.1202 25-95 HJPM33.1201R 25-50 GUSJ-12/ 35- 50 JHP-10-CF3 16-50 JTpPTH 12 25-50 CM
CHMPPR3 17 70 - 240 HJ11.1203 95-240 HJPM33.1202R 70-120 GUSJ-12/ 70-120 JHP-10-CF3 150-185 JTpPTH 12 70-120 CM
CHMPPR3 17 240 - 400 HJ11.1204 150-300 HJPM33.1203R 150-240 GUSJ-12/150-240 JHP-10-CF3 70-120 JTpPTH 12 150-240 CM
CHM 12 150 - 300 HJ11.1205 400-630 HJPM33.1201RС 25-50 GUSJ-12/35-50 JHP-10-CF3 240 JUPTH 12 25-95 CM
CHM 12 300 - 400 HJ11.1206 800-1000 HJPM33.1202RС 70-120 GUSJ-12/70-120 JHP-10-CX1 50-70 JUPTH 12 70-150 CM
CHM 12 500 - 800 HJ11.1202C 25-95 HJPM33.1203RС 150-240 GUSJ-12/150-240 JHP-10-CX1 95-150 JUPTH 12 120-240 CM
  HJ11.1203C 95-240 HJPM33.1291R 25-50   JHP-10-CX1 185-240 JUPTH 12 150-300 CM
  HJ11.1204C 150-300 HJPM33.1292R 70-120   JHP-10-CX1 50-150 (S JUPTH 12 300-630 CM
  HJ11.1205C 400-630 HJPM33.1293R 150-240   JHP-10-CX1 150-240 (S)
  HJ11.1206C 800-1000 HJPM33.1291RC 25-50   JHP-10-CX1 240-400 (S)
    HJPM33.1292RC 70-120
    HJPM33.1293RC 150-240

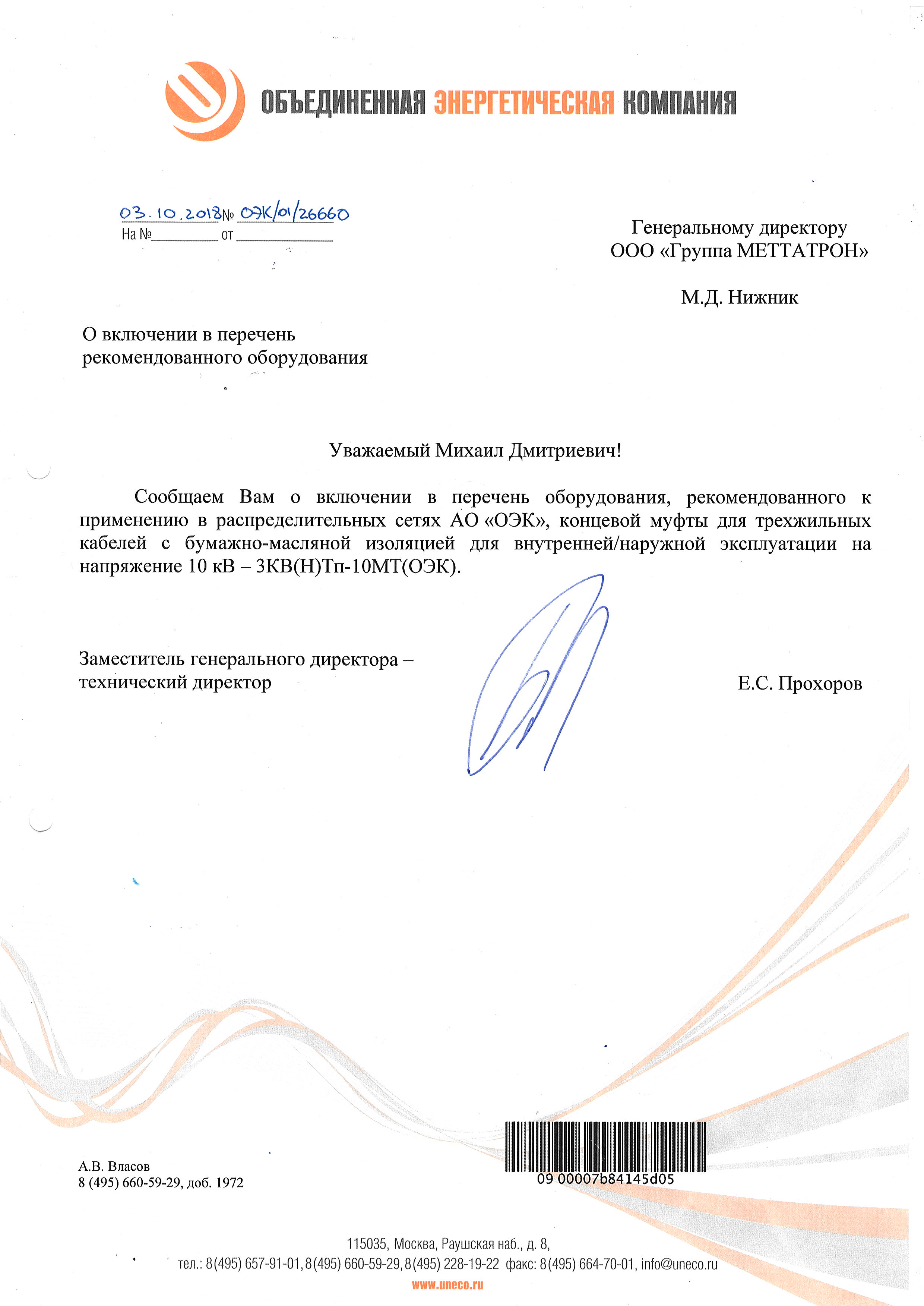

Рекомендация ОЭК

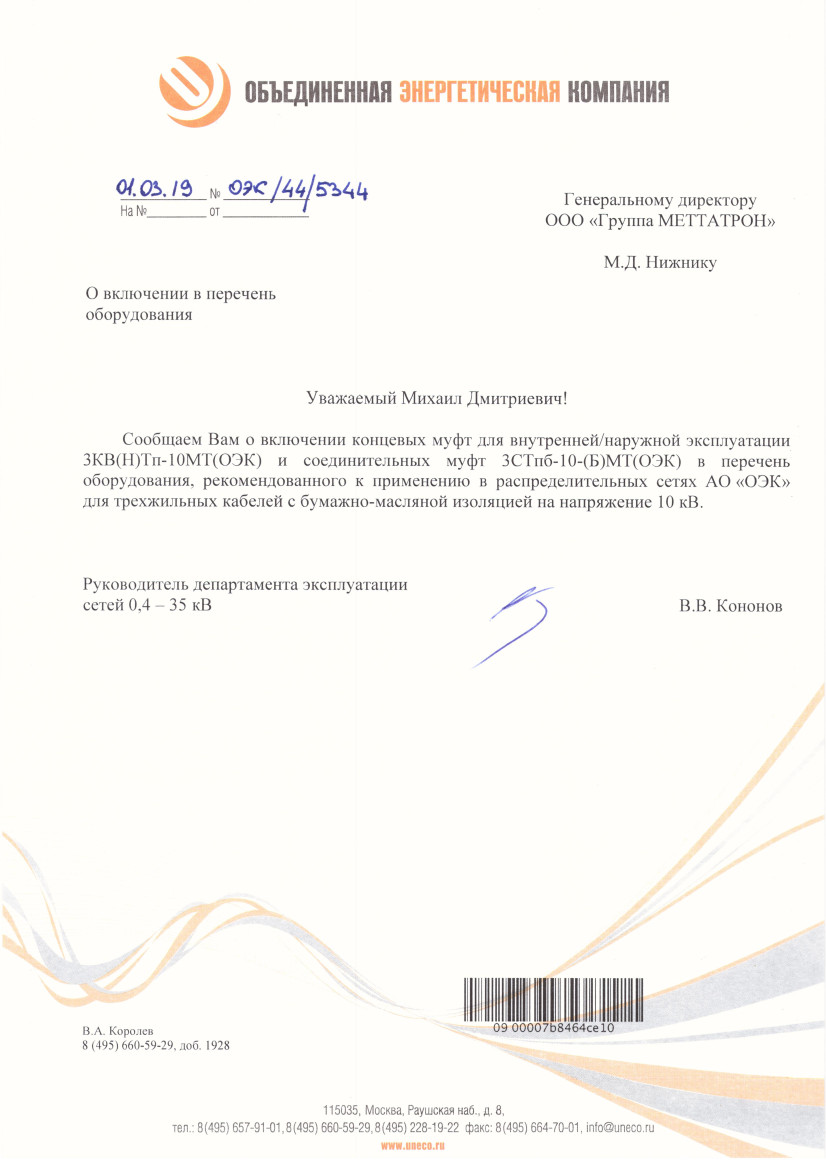

Рекомендация ОЭК
Рекомендация ОЭК

Сертификаты

Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
