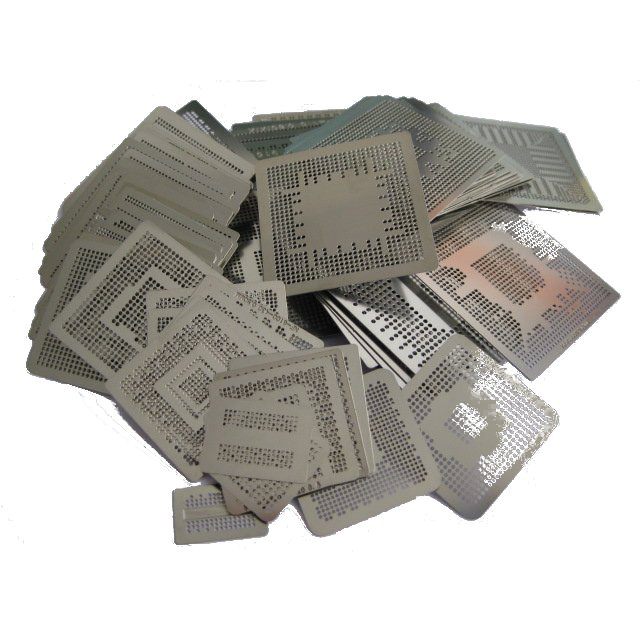

Трафареты для реболлинга микросхем
Техническое описание PDF

Компания ООО "Группа МЕТТАТРОН" изготавливает и поставляет трафареты под проведение установки и ремонта микросхем «AMD», «ATI», «Intel», «nVidia». Также вы можете заказать изготовление BGA трафарета индивидуальной конфигурации.

Кроме стандартных «CAD-CAM» данных проекта трафарета, возможна подготовка информации для изготовления трафаретов BGA при наличии данных производителя чипа BGA (datasheet). Мы не только готовы сделать трафарет по определенным параметрам, но и помочь Вам подобрать оптимальную толщину и диаметр отверстий трафарета.

По умолчанию мы готовим проекты со следующими параметрами:

  • Шаг микросхемы 0,5 мм - толщина трафарета 0,2 мм, минимальная апертура 0,25 мм.
  • Шаг микросхемы 0,65мм - толщина трафарета 0,25 мм, минимальная апертура 0,3 мм.
  • Шаг микросхемы 0,8мм - толщина трафарета 0,4мм, минимальная апертура 0,65мм.
  • Шаг микросхемы 1мм или 1,27 мм - толщина трафарета 0,5мм, минимальная апертура 0,75мм.
