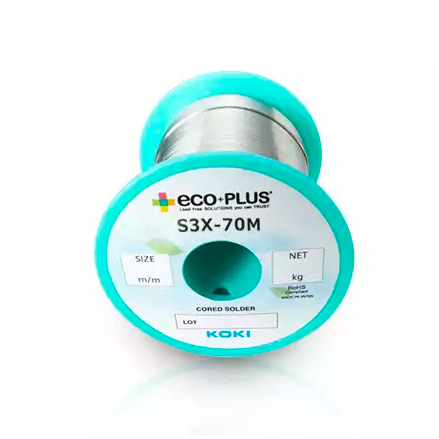

Трубчатые припои KOKI 70M Series

Трубчатые припои KOKI 70M Series
Техническое описание PDF

Проволочный припой KOKI серии 70M с безотмывочным флюсом. Новейшая система термического флюса сочетает достоинства высокой мягкости канифоли и жароустойчивых активаторов, обеспечивая отличное качество и скорость пайки при минимальном разбрызгивании флюса.

Добавление Co (кобальт) в сплав припоя (S03X7Ca, S01X7Ca) предотвращает эрозию жала паяльника.

Кобальт образует пленку на поверхности жала, предотвращая растворение Cu и Fe в расплавленном припое.

  • Низкое содержание галогенов
  • Высокое значение поверхностного изоляционного сопротивления и отсутствие коррозии, можно исключить чистку (без отмывки)
  • Небольшое распределение припоя, минимальные испарения
  • Прозрачные остатки флюса обеспечивают отличный косметический вид и не препятствуют контролю качества
  • Бессвинцовый трубчатый припой.
Технические характеристики
ХарактеристикиЗначения
Сплав S3X SB6N S03X7Ca S01X7Ca
Состав сплава (%)

Sn 96.5;

Ag 3.0;

Cu 0.5

Sn 90;

Ag 3.5;

Bi 0.5;

In 6.0

Sn 98.97;

Ag 0.3;

Cu 0.7;

Co+X 0.03

Sn 99.17;

Ag 0.1;

Cu 0.7;

Co+X 0.03
Температура плавления сплава (°C) 217-219 202-210 217-227 217-227
Содержание галогенов (wt%) 0.09 ± 0.03
Содержание флюса (wt%) 3.2 ± 0.3
Удельное сопротивление водного раствора * 1 (Ω х cm) >800
Тип флюса * 2 ROL1
Коррозия медной пластины * 3 пройден
Диаметр (мм) 0.3, 0.4, 0.5, 0.6, 0.8, 1.0, 1.2, 1.6
Срок годности 3 года

* 1 в соответствии с MIL спецификациями

* 2 в соответствии с ANSI/J-STD-004

* 3 в соответствии со стандартом JIS

Срок хранения: 3 года при комнатной температуре (20 °C).

Техническая документация

Техническая информация S3X70M (ENG)

Техническая информация S3X70M (RUS)
