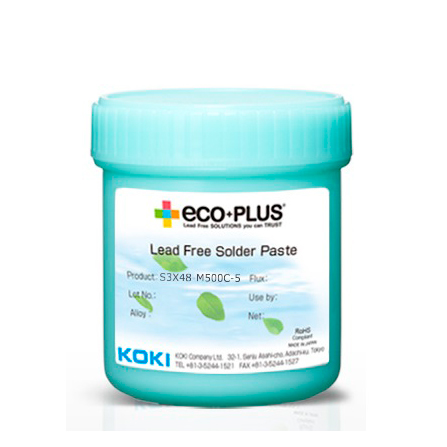

KOKI S3X58(48)-M500C-7. Паяльная паста для пайки по сильно окисленным поверхностям

KOKI S3X58(48)-M500C-7. Паяльная паста для пайки по сильно окисленным поверхностям
Техническое описание PDF

Различные гальванические покрытия выводов компонентов, ставшие популярными в микроэлектронике в последние годы, зачастую имеют существенный недостаток — оксидные пленки данных покрытий имеют высокую химическую устойчивость, и абсолютное большинство паяльных паст не способно полностью удалить с них оксидную пленку. В этом случае отличным решением станет паяльная паста KOKI S3X58-M500C-7, отличная смачиваемость которой позволяет паять даже на сильно окисленных поверхностях.

Специально разработанный флюс, входящий в состав пасты KOKI S3X58-M500C-7, значительно снижает возможность возникновения дефектов при пайке BGA. Из-за искривления корпуса и формы выводов BGA в результате тепловых ударов во время оплавления часто возникает дефект "head-in-pillow" (голова на подушке). Паста S3X58-M500C-7 значительно снижает вероятность появления данного дефекта, благодаря улучшенной смачиваемости, а также широкиму диапазону рабочих температур флюса, входящего в ее состав.

Канифольный флюс новейшей разработки, входящий в состав данной паяльной пасты, позволяет снизить образование пустот, которые часто возникают при пайке больших компонентов (например, транзисторов большой мощности). Таким образом, заметно повышается качество пайки.

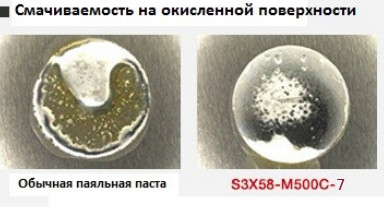

Смачиваемость на окисленной поверхности
Технические характеристики
Паяльная паста KOKI S3X48-M500C-7 KOKI S3X58-M500C-7
Особенность Возможность пайки по сильно окисленным поверхностям Возможность пайки по сильно окисленным поверхностям
Состав сплава

Sn 96,5%, Ag 3%, Cu 0,5%



Sn 96,5%, Ag 3%, Cu 0,5%
Форма частиц сферическая сферическая
Размер частиц (µm) 20-45 20-38
Температура плавления сплава (°C)

217-219

 217-219
Содержание галогенов 0,0 0,0
Тип флюса *1 ROL0 ROL0
Содержание флюса (%) 11,8 ± 1 11,8 ± 1
Вязкость (Pa.S) *2 200 ± 30 200 ± 30
Коррозия медной пластины *3 соответствует соответствует
Время жизни после нанесения > 72 часа > 72 часа
Время хранения при температуре 0-10 °C 6 месяцев 6 месяцев

*1 в соответствии со стандартом JIS

*2 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин

*3 в соответствии со стандартом JIS



Техническая информация S3X48(58)-M500C-7

Видео

Сравнение смачиваемости паяльных паст

Сравнение смачиваемости паяльных паст

Образование паяного соединения

Образование паяного соединения
