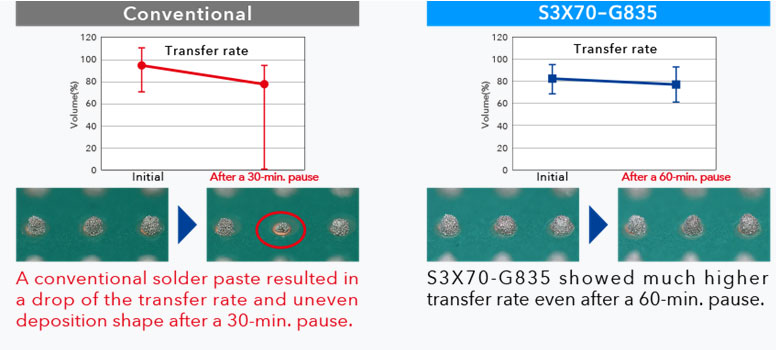

В качестве основного компонента флюса G835 применяется «нелетучий» растворитель. Широкое технологическое окно печати, паста не высыхает, когда печать не производится. Получены лучшие результаты для печати с остановкой, обеспечение постоянной пригодности для печати «Стабильная вязкость» и обработки даже через 60 минут с паузой в работе. Свойство печати до остановки. Оцените скорость переноса объема напечатанной паяльной пасты до и после нанесения на трафарет.
・ Подложка: FR-4
・ Толщина трафарета: 0,08 мм (лазерная резка)
・ Апертура трафарета: диаметр 0,18 мм.
・ Угол ракеля: 60 °
Отличное оплавление и высокое качество паяного соединения на микроструктурах при воздушном оплавлении. Хотя размер частиц припоя S3X70-G835 относится к типу 5, паста демонстрирует хорошие характеристики во время пайки без применения азотной среды. Это стало возможным благодаря недавно разработанному составу флюса, оптимизированному для паст 5 типа.

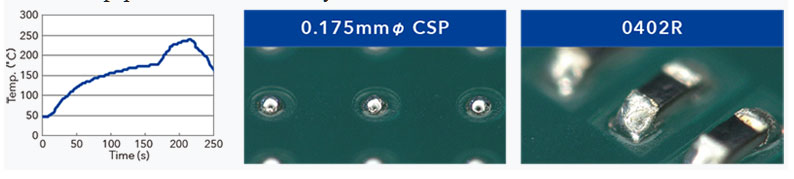

Результаты оплавления (воздушная среда)
・ Подложка: FR-4
・ Толщина трафарета: 0,08 мм
・ Апертура трафарета: диаметр 0,175 мм. , 0402R
・ Финишное покрытие: Cu - OSP
・ Метод нагрева: оплавление горячим воздухом
・ Атмосфера оплавления: воздух

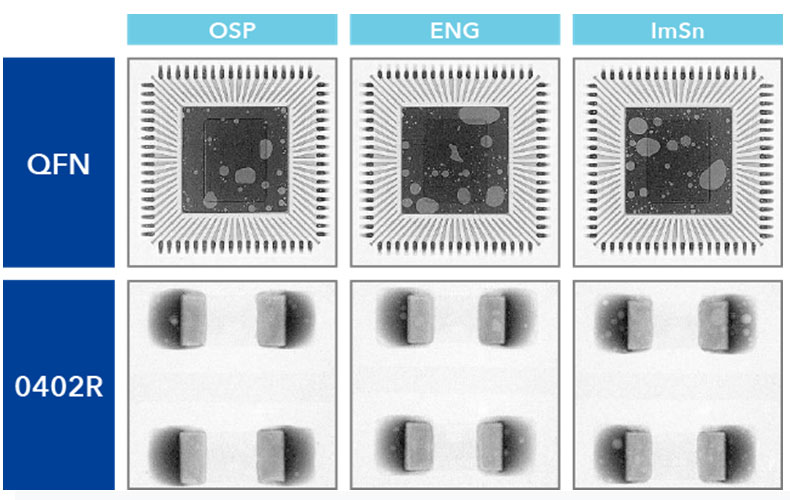

Уменьшение возникновения пустот на различных поверхностях. Помимо хороших свойств печати и оплавления, паста S3X70-G835 демонстрирует отличную смешиваемость металла и флюса. Это помогает расплавленному припою быстро выталкивать элементы флюса, и в результате уменьшает возникновение пустот паяного соединения. Паста применяется на всех финишных покрытиях печатных плат.
| Паяльная паста | S3X58-CF100-2 |
|---|---|
| Состав сплава | Sn 96,5%, Ag 3,0%, Cu 0,5% |
| Форма частиц | сферическая |
| Размер частиц (µm) | 20-38 |
| Температура плавления сплава (°C) | 217-219 |
| Содержание галогенов | 0,0 |
| Тип флюса | ROL0 |
| Содержание флюса (%) | 11.2±1.0 |
| Вязкость (Pa.S) *3 | 190±30 |
| Коррозия медной пластины *4 | соответствует |
| Время жизни после нанесения | > 24 часов |
| Время хранения при температуре 0~10 °C | 6 месяцев |
