KOKI SS(SE)70-A310. Свинецсодержащая паяльная паста для печати с минимальным шагом

KOKI SS(SE)70-A310. Свинецсодержащая паяльная паста для печати с минимальным шагом
Техническое описание PDF

Мелкодисперсная безотмывочная паяльная паста, размер частиц 10 ~ 25 μm, время жизни после нанесения более 20 часов, флюс ROL 1 (среднеактивный, не требующий отмывки), содержание флюса 12%. Поставляется в упаковке: банка 0,5 кг.

  • Обеспечивает непрерывную печать с шагом 0,5 мм (CSP, компонент 0402). Качественное оплавление и смачивание при печати с шагом <0,4 мм и микрокомпоненты (<0,3 мм диаметр CPS, чип 0603).
  • Продолжительное время жизни после нанесения.
Спецификация
Сплав
ПунктSE70-А310SS70-А310Примечания
Состав Sn 63%, Pb 37% Sn 62%, Pb 36%, Ag 2% JIS E grade
Форма частиц Сферическая Микроскоп ×50
Размер частиц (мкм) 10 ~ 25 10 ~ 25 --
Точка плавления (°C) 183 179 ~ 183 --
Содержание галогенов (%) 0,2 0,2 Потенциометр
SIR * 1 до увлажнения (Ом) > 1 х 1012 > 1 х 1012 JIS comb тип
электрод тип II
после увлажнения (Ом) > 1 х 10 11 > 1 х 10 11
Удельное сопротивление водного раствора (Ом × см) * 2   > 1 х 10 4 > 1 х 10 4 Электропроводность
Тип флюса ROL 1 ROL 1 ANSI/J-STD-004

Содержание флюса (%)		 12 12 На вес
Вязкость * 3 1300 + 20 1300 + 20 Malcom PCU-2
Коррозия медной пластины * 4 Соответствует Соответствует --
Коэффициент распространения припоя (%) 90 90 Медная пластина
Время жизни после нанесения > 20 часов > 20 часов Malcom FG-1
Срок годности с даты производства 3 месяца 3 месяца 0 ~ 10 °C
1 месяц 1 месяц при + 20 °C
1 месяц 1 месяц при + 30 °C

* 1 SIR: 40°C х 90%RH x 96Hr

* 2 удельное сопротивление водного раствора: в соответствии со спецификациями MIL

* 3 вязкость: вискозиметр Malcom спирального типа, PCU-2 при 25 °C, 10 об/мин

* 4 коррозия медной пластины: в соответствии с JIS. JIS: Japan Industrial Standards (японские промышленные стандарты)

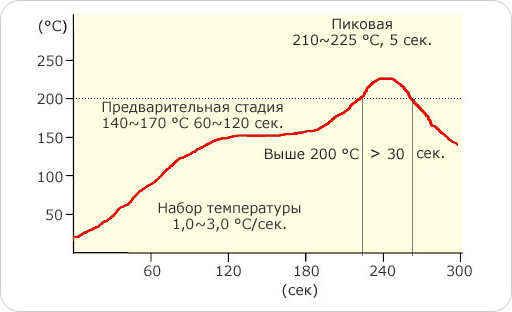

Рекомендуемый термопрофиль

Термопрофиль SS(SE)70-A310

Техническая документация

Техническая информация SS(SE)70-A310 (ENG)
