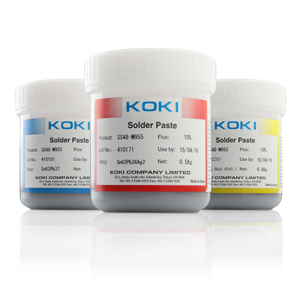

KOKI SS(SE,SSA)48-M955. Паяльная паста  с эффектом самовыравнивания
Техническое описание PDF

Высокопроизводительная безотмывочная паяльная паста для трафаретной печати, размер частиц 20 ~ 45 μm, время жизни после нанесения более 36 часов, флюс ROL 0 (слабоактивный, не требующий отмывки), содержание флюса 10%. Поставляется в упаковке: банка 0,5 кг, SEMKO-картридж 600 г. Использование специального 20 ~ 45 микронного паяльного порошка обеспечивает отличную непрерывную печать с шагом 0,5 мм (20 mil) и суперкачественную печать с шагом 0,4 мм (16 mil).

  • Тщательно подобранные канифоль и активаторы обеспечивают мощное смачивание
  • Длительный период клейкости обеспечивает широкое временное окно технологического процесса
  • Бесцветные остатки флюса обеспечивают отличный косметический вид
  • Соответствует тестам Bellcor (коррозия медной пластины, содержание галогенов, сопротивление изоляции остатков, электромиграции) GR-78-core, выпуск 1
  • Возможно изготовление пасты SSA48-M955 с «Anti-Tombstone» (надгробный камень - Eng.) эффектом
  • Обладает эффектом самовыравнивания
Технические характеристики
Паяльная паста SE48-M955 SS48-M955 SSA48-M955
Состав сплава (%):



Sn 63%, Pb 37%



Sn 62%, Pb36%, Ag2% Sn 62.6%, Pb 36.8%, Ag 0.4%, Sb 0.2%
Форма частиц: сферическая сферическая сферическая
Размер частиц (мкм): 20-45 20-45 20-45
Температура плавления сплава (°C): 183 179-183 179-190
Содержание галогенов: 0,0 0,0 0,0
Поверхностное сопротивление остатков, до увлажнения (Ом): > 1012 > 1012 > 1012
Поверхностное сопротивление остатков, после увлажнения * 1 (Ом): > 1011 > 1011 > 1011
Удельное сопротивление водного раствора * 2 (Ом х см): > 5x104 > 5x104 > 5x104
Смачиваемость припоем (%): > 90 > 90 > 90
Тип флюса: ROL0 ROL0 ROL0
Содержание флюса (%): 10±5 10±5 10±5
Вязкость (Ps)* 3: 2000±10 % 2000±10 % 2000±10 %
Коррозия медной пластины * 4: соответствует соответствует соответствует
Время жизни после нанесения: > 36 часа > 36 часа > 36 часа
Время хранения при температуре 20 °C: 1 месяц 1 месяц 1 месяц
Время хранения при температуре 0~10 °C: 6 месяцев 6 месяцев 6 месяцев

* 1 40°C90%RHx96Hr

* 2 в соответствии со спецификациями MIL

* 3 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин

* 4 в соответствии со стандартом JIS

Хранить в холодильной камере при температуре 5-10 °C. Не замораживать!

Рекомендуемый термопрофиль

Термопрофиль SS(SE,SSA)48-M955

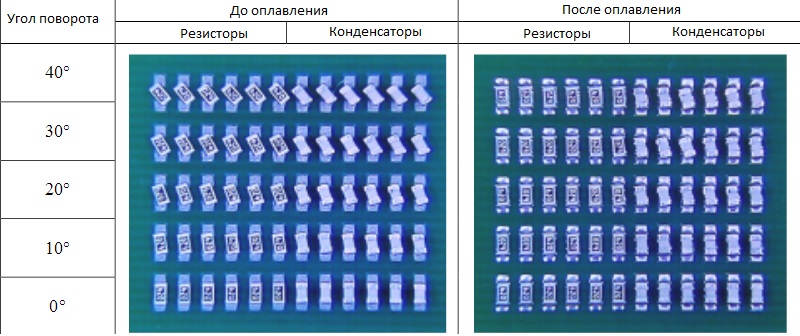

Эффект самовыравнивания элементов при пайке

SSA48 M955 payalnaya pasta samoviravnivanie



Техническая документация

Техническая информация SS(SE)48-M955 (ENG)

Техническая информация SSA48-M955 (ENG)

Дополнительная информация

Хранение паяльных материалов. Часто возникающие вопросы
