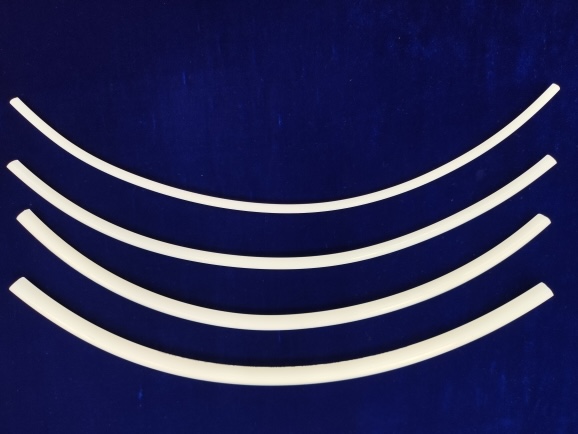

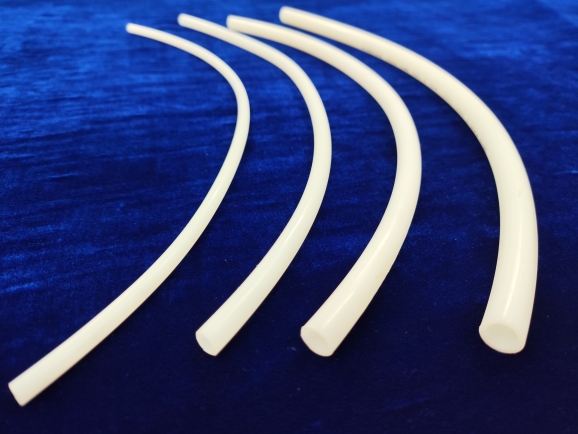

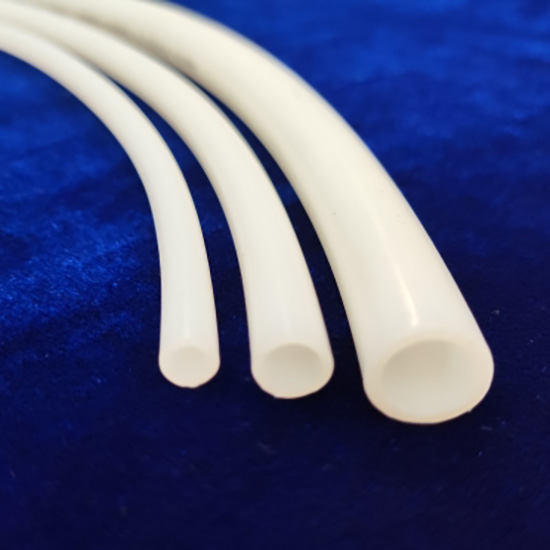

Полиамидная пневматическая трубка PA12 используется для передачи воздуха в пневматических системах повышенного давления и системах с высокими требованиями к надежности линий пневмопитания.
Согласно ГОСТ Р 51190-98 трубка PA12 является заменителем медных трубок по ГОСТ 617 для пневматических систем PA12 - полиамид химического происхождения, обладает высокими показателями гибкости, устойчивостью к низким температурам и к попаданию прямых солнечных лучей. Полиамидная трубка PA12 обладает высокой температурной стабильностью и широко используется в пневматических системах.
Полиамидные трубки PA12 соответствуют нормам DIN 73378 / 74324 PA 12 НIРНL.
Особенности:
Материал - полиамид; Цвет - прозрачный, красный, жёлтый, тёмно-синий, светло-голубой, зелёный, чёрный, оранжевый
| Свойства | Стандарт | Значение |
| Плотность | ISO R 1183 D | 1,03 G/cm3 |
| Температура плавления | ASTM D | +171-172 °С |
| Предел прочности при растяжении | - | 24 MPa |
| Температура деформации при 0,46 МPа | ISO | 111 °С |
| Температура деформации при 1,85 МPа | ISO 75 | 46 °С |
| Твердость | ASTM 2240 | 46 HSD |
|
Код заказа трубки |
Внешний/внутренний |
Вес, |
Радиус изгиба, мм |
Рабочая |
Макс. рабочее давление |
|
PA 2x4 |
4 х 2 |
9,51 |
20 |
-40... + 100 |
56 |
|
PA 4x6 |
6 х 4 |
15,86 |
35 |
-40... + 100 |
33 |
|
PA 6x8 |
8 х 6 |
22,20 |
40 |
-40... + 100 |
24 |
|
PA 8x10 |
10 х 8 |
28,54 |
60 |
-40... + 100 |
19 |
|
PA 10x12 |
12 х 10 |
34,89 |
85 |
-40... + 100 |
15 |
|
PA 11x14 |
14 х 11 |
54,46 |
85 |
-40... + 100 |
20 |
Зависимость максимального рабочего давления от температуры:
| 20°С |
40°С |
60°С |
80°С |
100°С |
|
100% |
85% |
60% |
40% |
35% |
Допустимые отклонения по размерам пневмотрубок:
| +/-0,05 | по толщине трубки |
| +/-0,05; | по внешнему диаметру до 12 мм |
| +/-0,1 | по внешнему диаметру от 14 |
| +/-0,5% | по весу |
