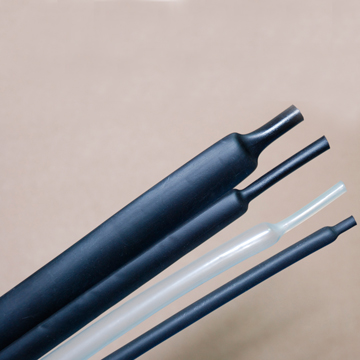

Среднестенная термоусадочная трубка Raychman® IAKT с клеевым слоем и подавлением горения предназначается для электрической изоляции, защиты от коррозии и влаги. Особенно полезна при монтаже в помещении с высокой влажностью или на улице.
Стандартные цвета: черный и прозрачный (для бумажной маркировки и постоянной визуальной инспекции деталей, покрытых трубкой).
Прозрачная трубка IAKT надёжно запаивает маркировочный ярлык в клеевой капсуле и защищает его от механических повреждений и влаги.
Внимание: трубки в прозрачном исполнении не подавляют горение.
Не подлежит обязательной сертификации.
| Свойство | Метод испытания | Стандартные значения |
|---|---|---|
| Прочность на растяжение, МПа | ASTM D 2671 | Не менее 12,0 |
| Удлинение до разрыва, % | ASTM D 2671 | Не менее 300 |
| Продольная усадка, % | UL 224 | Менее 8 |
| Удлинение до разрыва после термического воздействия, % | ASTM D2671 (+158 °С x 168 часов) | Не менее 200 |
| Температура плавления клея | ASTM-E28 | +95 °С |
| Водопоглощение клея, % | ASTM D570 | Менее 0,2 |
| Электрическая прочность, кВ/мм | ASTM D2671 | Не менее 15 |
| Объемное электрическое сопротивление | IEC 93 | Не менее 1014 Ом·см |
| Горючесть | - | Подавляет горение |
| Коэффициент усадки | - | 2:1, 3:1, 4:1 |
|
Тип |
До усадки |
После усадки |
Упаковка | ||
|---|---|---|---|---|---|
|
Внутренний диаметр (мм) |
Внутренний диаметр (мм) |
Общая толщина стенок после усадки (мм) |
Толщина клея после усадки (мм) |
Бухта и нарезка (м) | |
|
IAKT с коэффициентом усадки 2:1 |
|||||
|
IAKT 1,6/0,8 |
≥1.6 |
≤0.8 |
0.6±0.15 |
0.3±0.1 |
Бухта/1.22м |
|
IAKT 2,4/1,2 |
≥2.4 |
≤1.2 |
0.7±0.15 |
0.35±0.1 |
Бухта/1.22м |
|
IAKT 3,2/1,6 |
≥3.2 |
≤1.6 |
0.7±0.15 |
0.35±0.1 |
Бухта/1.22м |
|
IAKT 4,8/ 2,4 |
≥4.8 |
≤2.4 |
0.8±0.15 |
0.4±0.1 |
Бухта/1.22м |
|
IAKT 6,4/ 3,2 |
≥6.4 |
≤3.2 |
0.8±0.15 |
0.4±0.1 |
Бухта/1.22м |
|
IAKT 7,9/ 3,9 |
≥7.9 |
≤3.9 |
0.9±0.15 |
0.45±0.1 |
Бухта/1.22м |
|
IAKT 9,5/ 4,8 |
≥9.5 |
≤4.8 |
0.9±0.15 |
0.45±0.1 |
Бухта/1.22м |
|
IAKT 12,7/ 6,4 |
≥12.7 |
≤6.4 |
0.95±0.20 |
0.45±0.1 |
Бухта/1.22м |
|
IAKT 15,9/ 7,9 |
≥15.9 |
≤7,9 |
0.95±0.20 |
0.45±0.1 |
Бухта/1.22м |
|
IAKT 19,1/9,5 |
≥19.1 |
≤9.5 |
1.0±0.20 |
0.45±0.1 |
Бухта/1.22м |
|
IAKT 25,4/12,7 |
≥25.4 |
≤12.7 |
1.1±0.20 |
0.50±0.1 |
Бухта/1.22м |
|
IAKT 31,8/15,0 |
≥31.8 |
≤15.0 |
1.15±0.20 |
0.50±0.1 |
Бухта/1.22м |
|
IAKT 38,1/19,0 |
≥38.1 |
≤19.0 |
1.25±0.20 |
0.50±0.1 |
Бухта/1.22м |
|
IAKT 44,5/22,0 |
≥44.5 |
≤22.0 |
1.35±0.20 |
0.55±0.1 |
Бухта/1.22м |
|
IAKT 50,8/ 25,4 |
≥50.8 |
≤25.4 |
1.5±0.25 |
0.60±0.1 |
Бухта/1.22м |
|
Тип |
До усадки |
После усадки |
Упаковка |
||
|
Внутренний диаметр (мм) |
Внутренний диаметр (мм) |
Общая толщина стенок после усадки (мм) |
Толщина клея после усадки (мм) |
Бухта и нарезка (м) |
|
|
IAKT с коэффициентом усадки 3:1 |
|||||
|
IAKT 3,2/1,0 |
≥3.2 |
≤1.0 |
0.90±0.15 |
0.35±0.10 |
Бухта/1.22м |
|
IAKT 4,8/1,6 |
≥4.8 |
≤1.6 |
1.00±0.15 |
0.40±0.10 |
Бухта/1.22м |
|
IAKT 6,4/2,20 |
≥6.4 |
≤2.20 |
1.25±0.15 |
0.45±0.12 |
Бухта/1.22м |
|
IAKT 7,9/2,70 |
≥7.9 |
≤2.70 |
1.30±0.15 |
0.50±0.12 |
Бухта/1.22м |
|
IAKT 9,5/3,20 |
≥9.5 |
≤3.20 |
1.40±0.15 |
0.50±0.12 |
Бухта/1.22м |
|
IAKT 12,7/4,20 |
≥12.7 |
≤4.20 |
1.70±0.15 |
0.50±0.12 |
Бухта/1.22м |
|
IAKT 15,0/5,20 |
≥15.0 |
≤5.20 |
1.80±0.15 |
0.55±0.15 |
Бухта/1.22м |
|
IAKT 19,1/6,30 |
≥19.1 |
≤6.30 |
1.95±0.15 |
0.55±0.15 |
Бухта/1.22м |
|
IAKT 25,4/8,50 |
≥25.4 |
≤8.50 |
2.05±0.20 |
0.55±0.15 |
Бухта/1.22м |
|
IAKT 30,0/10,20 |
≥30.0 |
≤10.20 |
2.20±0.20 |
0.60±0.15 |
Бухта/1.22м |
|
IAKT 39,0/13,50 |
≥39.0 |
≤13.50 |
2.50±0.20 |
0.60±0.15 |
Бухта/1.22м |
|
IAKT 50,0/17,00 |
≥50.0 |
≤17.00 |
2.80±0.25 |
0.70±0.15 |
Бухта/1.22м |
|
IAKT 64,0/21,00 |
≥64 |
≤21.00 |
3.00±0.25 |
0.70±0.15 |
Бухта/1.22м |
|
IAKT 75,0/25,00 |
≥75 |
≤25.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT 90,0/30,00 |
≥90 |
≤30.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT 100,0/34,00 |
≥100 |
≤34.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT 125,0/42,00 |
≥125 |
≤42.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT с коэффициентом усадки 4:1 |
|||||
|
IAKT 4,0/1,0 |
≥4 |
≤1 |
1.1±0.15 |
0.4±0.15 |
Бухта/1.22м |
|
IAKT 6,0/1,5 |
≥6 |
≤1.5 |
1.5±0.15 |
0.5±0.15 |
Бухта/1.22м |
|
IAKT 8,0/2,0 |
≥8 |
≤2 |
1.7±0.15 |
0.5±0.15 |
Бухта/1.22м |
|
IAKT 12,0/3,0 |
≥12 |
≤3 |
2.0±0.15 |
0.6±0.15 |
1.22м/шт. |
|
IAKT 16,0/4,0 |
≥16 |
≤4 |
2.3±0.25 |
0.6±0.15 |
1.22м/шт. |
|
IAKT 20,0/5,0 |
≥20 |
≤5 |
2.6±0.25 |
0.6±0.15 |
1.22м/шт. |
|
IAKT 24,0/6,0 |
≥24 |
≤6 |
3.0±0.30 |
0.7±0.15 |
1.22м/шт. |
|
IAKT 32,0/8,0 |
≥32 |
≤8 |
3.0±0.30 |
0.7±0.15 |
1.22м/шт. |
|
IAKT 52,0/13,0 |
≥52 |
≤13 |
3.3±0.30 |
0.7±0.15 |
1.22м/шт. |
