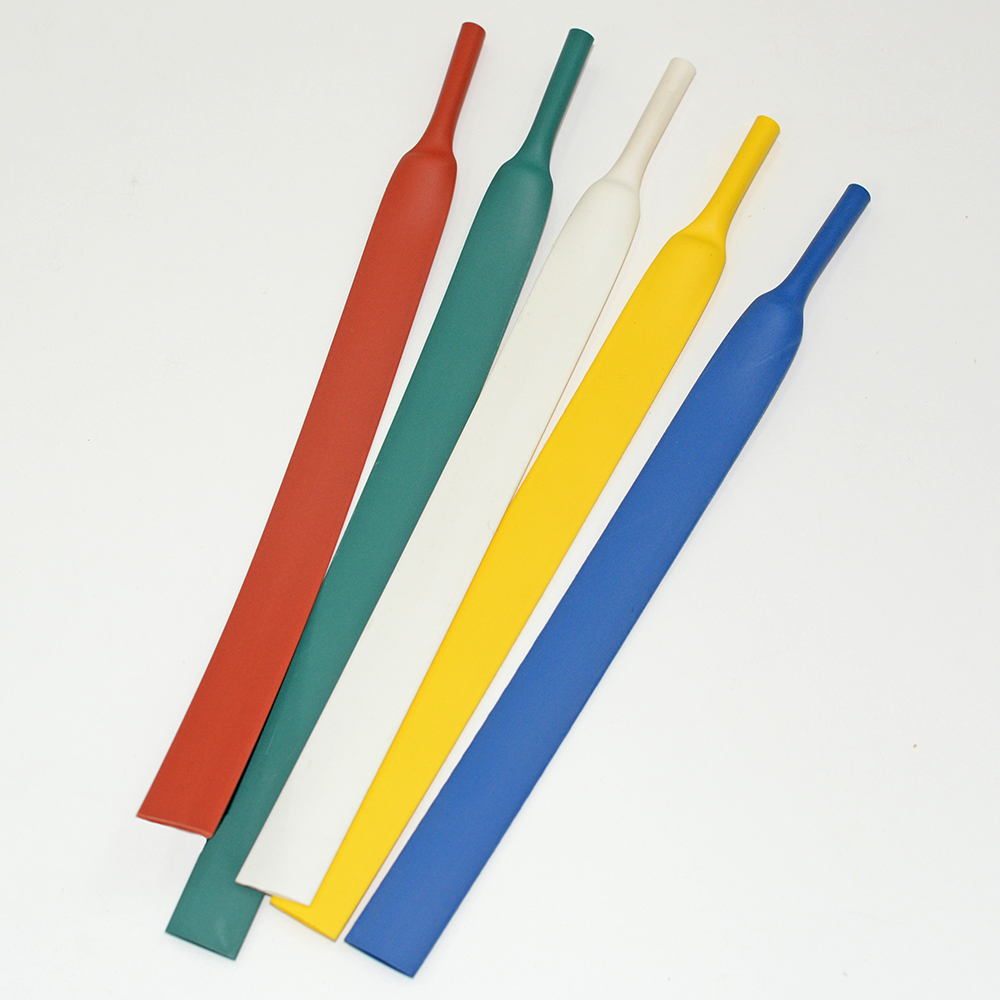

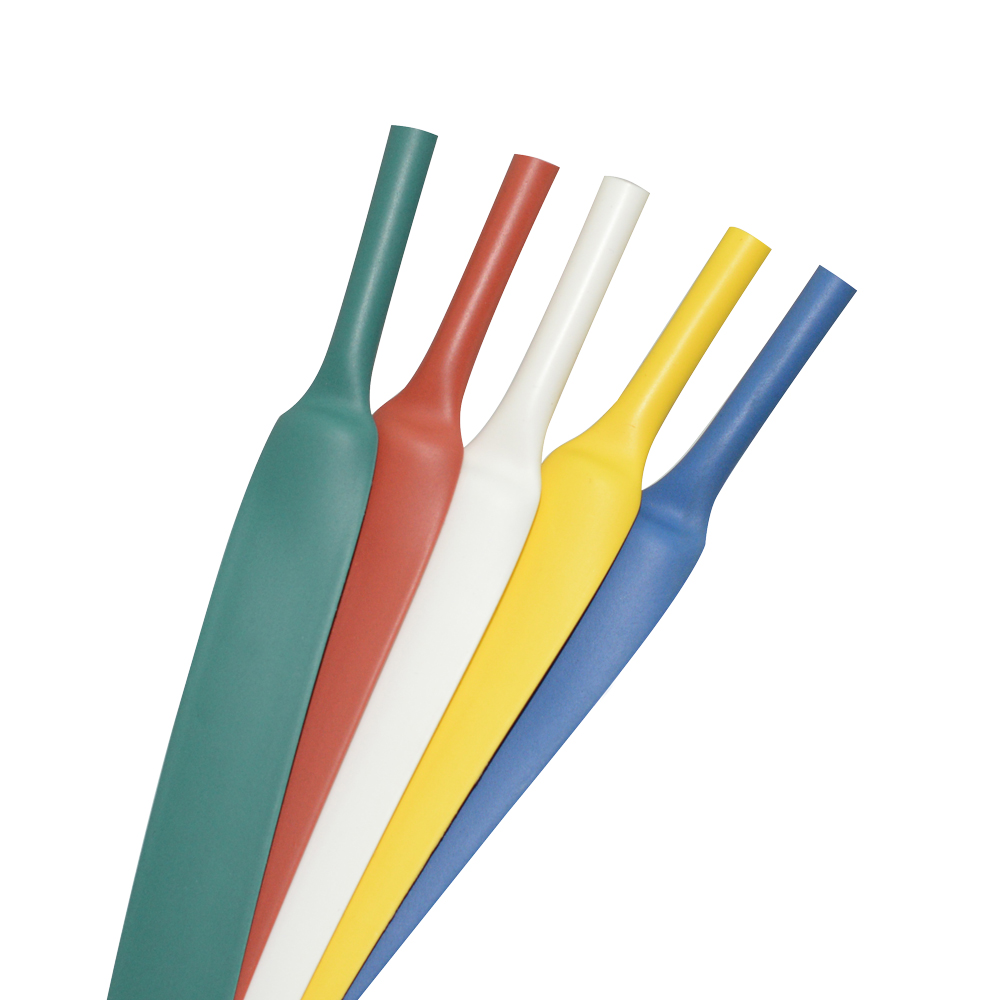

ТУТнг (Премиум) - Универсальная тонкостенная термоусадочная трубка, изготовленная из композиции сшитых полиолефинов с добавлением неорганических антипиренов (HF), подавляющих горение. Неорганические антипирены чуть менее эффективны, чем антипирены на основе галогеновых соединений, но зато нетоксичны и более безопасны для персонала и окружающей среды. Трубка имеет низкое дымообразование при горении (LS). Соответствует части требований ГОСТ
Трубка ТУТнг (Премиум) производится на современном оборудовании с высочайшим контролем качества. Трубка ТУТнг (Премиум) отличается от своих чуть более дешевых аналогов повышенными техническими характеристиками, стабильным и неизменным качеством, чётким выдерживанием допусков и геометрических размеров от партии к партии,низким коэффициентом продольной усадки, предсказуемым поведением в условиях крупного конвейерного производства.
Трубка ТУТнг (Премиум) предназначена для широкого спектра задач связанных с электрической изоляцией токоведущих проводников, мест спайки проводов, контактов. Кроме того трубка может быть использована в качестве внешнего защитного покрытия различных предметов, для уплотнения и скрепления объектов. Широкая цветовая гамма трубок может применяться для цветовой маркировки контактов. Трубка ТУТнг Премиум хорошо совместима с технологией термотрансферной печати. Используя специальную стойкую термокраску на поверхность трубок можно наносить буквенно цифровую маркировку и одноцветные рисунки / логотипы.
Искренне рекомендуем выбрать трубку ТУТнг (Премиум) в любых стандартных ситуациях, когда на повестке дня не стоит вопрос максимальной экономии бюджета.
ТУТнг (Премиум) - это наиболее качественный продукт из среднего ценового диапазона тонкостенных термоусаживаемых трубок.
| Параметр |
Метод испытания |
Результат |
|
Предел прочности на разрыв, МПа |
ASTM D2671 |
не менее 10,4 |
|
Относительное удлинение до разрыва |
ASTM D2671 |
≥ 200% |
|
Предел прочности на разрыв после теплового старения, МПа |
UL224 (+168°C х 158 ч) |
не менее 7,3 |
|
Относительное удлинение до разрыва после теплового старения |
UL224 (+168°C х 158 ч) |
≥ 100% |
|
Испытание на температурный шок |
UL224 (+250°C х 4 ч) |
Без повреждений |
|
Электрическая прочность, кВ/мм |
IEC 243 |
≥ 15 |
|
Объёмное удельное сопротивление Ом х см |
IEC 93 |
≥ 1 х 1014 |
|
Эксплуатация при низких температурах (≤ - 40°С) |
UL224 (- 30ºС × 1ч) |
Нет трещин |
ВНИМАНИЕ! Трубка ТУТнг ГОСТ (LS/HF) продаётся ТОЛЬКО целыми бухтами!
|
Размер трубки (мм) |
Размеры до усадки |
Размеры после усадки |
Усадка на материалы диаметром От / до (мм) |

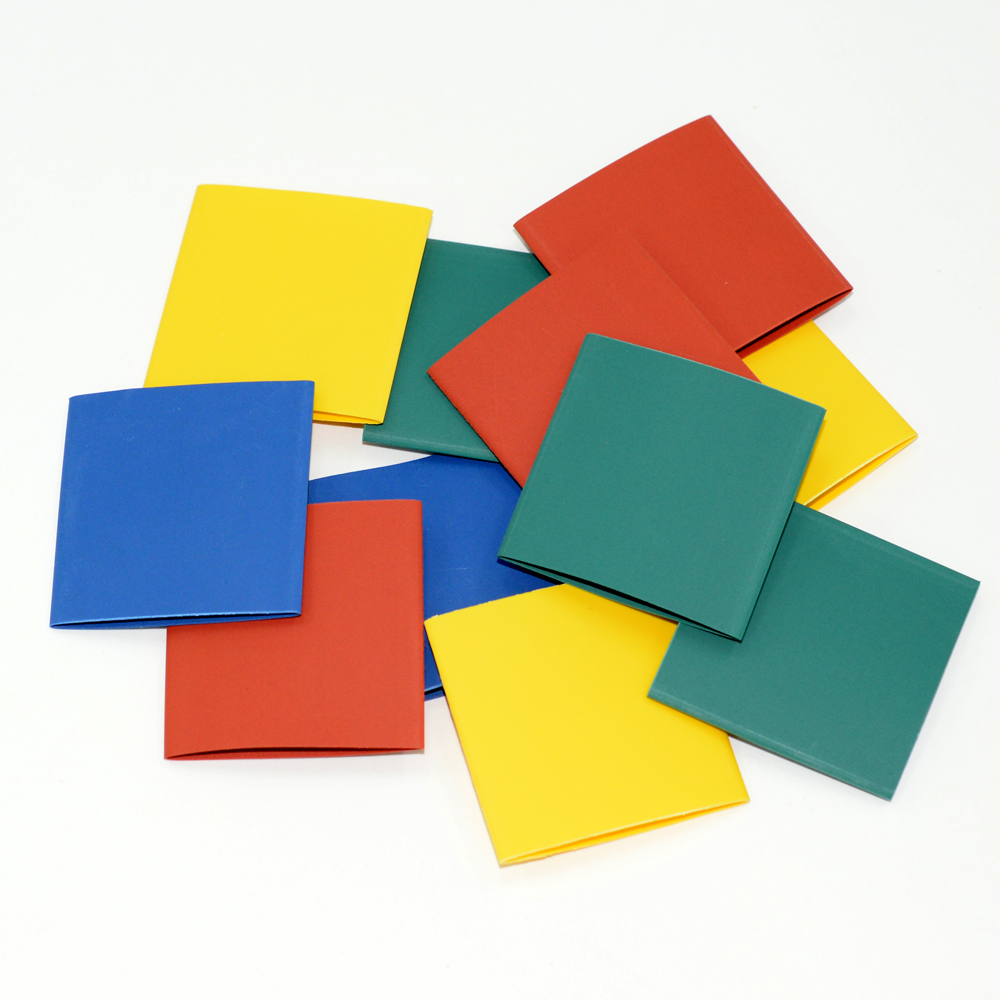

Упаковка: нарезка по 1 м. (шт в упак.) |

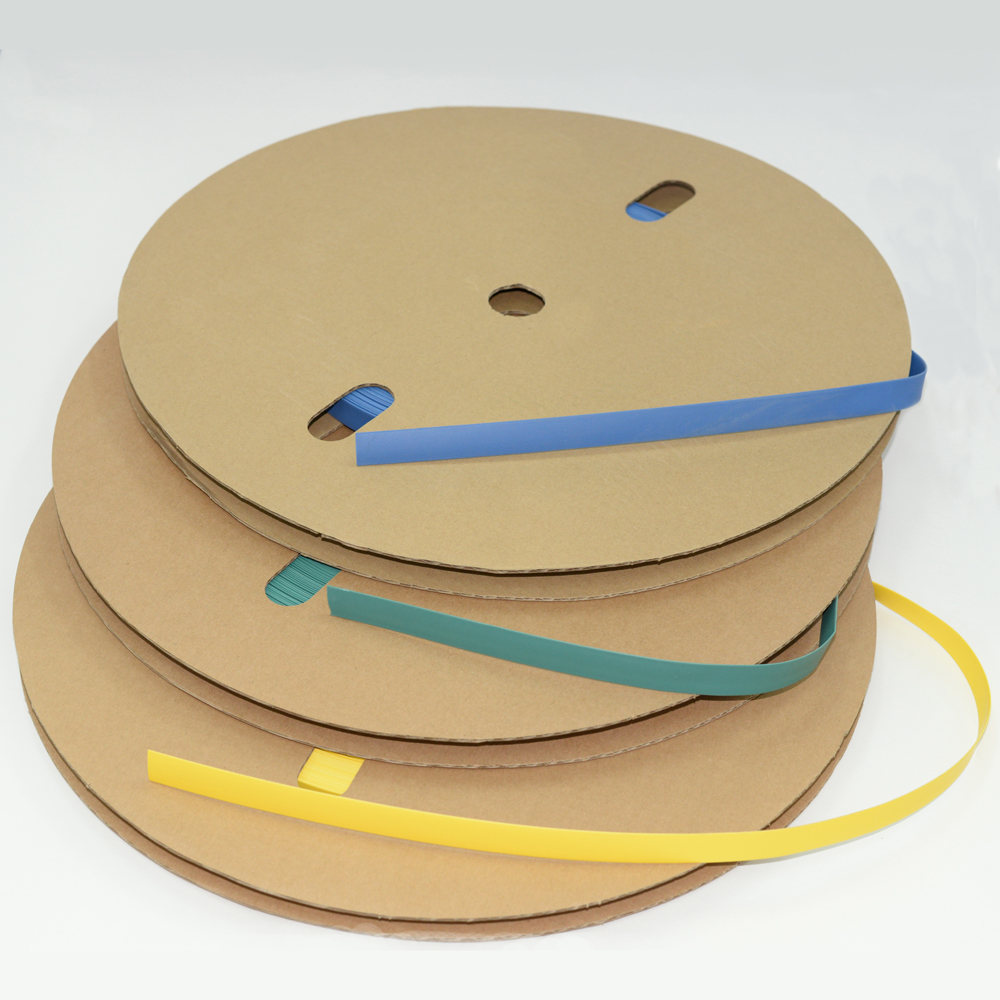

Упаковка в рулон, м. |
||
|
Внутренний диаметр до усадки (мм) |
Толщина стенки до усадки (мм) |
Внутренний диаметр после усадки (мм) |
Толщина стенки после усадки (мм) |
||||
|
Ø 0,8 |
≥0.8 |
0.13 +/- 0.05 |
≤0.5 |
0.22 +/- 0.05 |
0.6 - 0.8 |
200 |
100 |
|
Ø 1,0 |
≥1.0 |
0.18 +/- 0.05 |
≤0.65 |
0.28 +/- 0.05 |
0.75 - 0.9 |
100 |
200 |
|
Ø 1,5 |
≥1.5 |
0.18 +/- 0.05 |
≤0.85 |
0.32 +/- 0.05 |
0.95 - 1.4 |
100 |
200 |
|
Ø 2,0 |
≥2.0 |
0.18 +/- 0.05 |
≤1.0 |
0.35 +/- 0.05 |
1.1 - 1.8 |
100 |
200 |
|
Ø 2,5 |
≥2.5 |
0.20 +/- 0.05 |
≤1.25 |
0.38 +/- 0.05 |
1.35 - 2.3 |
100 |
200 |
|
Ø 3,0 |
≥3.0 |
0.20 +/- 0.05 |
≤1.50 |
0.40 +/- 0.05 |
1.6 - 2.7 |
100 |
200 |
|
Ø 3,5 |
≥3.5 |
0.20 +/- 0.05 |
≤1.75 |
0.42 +/- 0.05 |
1.85 - 3.2 |
100 |
200 |
|
Ø 4,0 |
≥4.0 |
0.23 +/- 0.05 |
≤2.00 |
0.45 +/- 0.05 |
2.1 - 3.6 |
100 |
200 |
|
Ø 4,5 |
≥4.5 |
0.23 +/- 0.05 |
≤2.25 |
0.50 +/- 0.1 |
2.35 - 4.0 |
100 |
100 |
|
Ø 5,0 |
≥5.0 |
0.23 +/- 0.05 |
≤2.50 |
0.50 +/- 0.1 |
2.6 - 4.5 |
100 |
100 |
|
Ø 6,0 |
≥6.0 |
0.28 +/- 0.05 |
≤3.00 |
0.50 +/- 0.1 |
3.1 - 5.4 |
100 |
100 |
|
Ø 7,0 |
≥7.0 |
0.28 +/- 0.05 |
≤3.50 |
0.50 +/- 0.1 |
3.7 - 6.3 |
50 |
100 |
|
Ø 8,0 |
≥8.0 |
0.28 +/- 0.05 |
≤4.00 |
0.60 +/- 0.1 |
4.2 - 7.2 |
50 |
100 |
|
Ø 10,0 |
≥10.0 |
0.30 +/- 0.08 |
≤5.00 |
0.60 +/- 0.1 |
5.2 - 9.0 |
50 |
100 |
|
Ø 12,0 |
≥12.0 |
0.30 +/- 0.08 |
≤6.00 |
0.60 +/- 0.1 |
6.2 - 11.0 |
50 |
100 |
|
Ø 13,0 |
≥13.0 |
0.33 +/- 0.10 |
≤6.50 |
0.65 +/- 0.1 |
6.7 - 12.0 |
30 |
100 |
|
Ø 14,0 |
≥14.0 |
0.35 +/- 0.10 |
≤7.00 |
0.65 +/- 0.1 |
7.3 - 13.0 |
25 |
100 |
|
Ø 15,0 |
≥15.0 |
0.38 +/- 0.12 |
≤7.50 |
0.70 +/- 0.12 |
7.8 - 14.0 |
25 |
100 |
|
Ø 16,0 |
≥16.0 |
0.38 +/- 0.12 |
≤8.00 |
0.70 +/- 0.12 |
8.3 - 15.0 |
25 |
100 |
|
Ø 17,0 |
≥17.0 |
0.38 +/- 0.12 |
≤8.50 |
0.70 +/- 0.12 |
8.8 - 16.0 |
25 |
100 |
|
Ø 18,0 |
≥18.0 |
0.40 +/- 0.15 |
≤9.00 |
0.80 +/- 0.15 |
9.3 - 17.0 |
25 |
100 |
|
Ø 20,0 |
≥20.0 |
0.40 +/- 0.15 |
≤10.00 |
0.80 +/- 0.15 |
10.4 - 19.0 |
25 |
100 |
|
Ø 22,0 |
≥22.0 |
0.42 +/- 0.15 |
≤11.00 |
0.80 +/- 0.15 |
11.4 - 21.0 |
25 |
100 |
|
Ø 25,0 |
≥25.0 |
0.45 +/- 0.15 |
≤12.50 |
0.90 +/- 0.15 |
12.8 - 24.0 |
25 |
50 |
|
Ø 28,0 |
≥28.0 |
0.45 +/- 0.15 |
≤14.00 |
0.90 +/- 0.15 |
14.4 - 29.0 |
20 |
50 |
|
Ø 30,0 |
≥30.0 |
0.45 +/- 0.15 |
≤15.00 |
0.95 +/- 0.15 |
16.0 - 29.0 |
20 |
50 |
|
Ø 35,0 |
≥35.0 |
0.50 +/- 0.15 |
≤17.50 |
1.00 +/- 0.15 |
18.0 - 34.0 |
20 |
50 |
|
Ø 40,0 |
≥40.0 |
0.50 +/- 0.15 |
≤20.00 |
1.00 +/- 0.15 |
21.0 - 39.0 |
10 |
50 |
|
Ø 45,0 |
≥45.0 |
0.50 +/- 0.15 |
≤22.50 |
1.00 +/- 0.15 |
23.5 - 44.0 |
10 |
50 |
|
Ø 50,0 |
≥50.0 |
0.50 +/- 0.15 |
≤25.00 |
1.00 +/- 0.15 |
26.0 - 49.0 |
10 |
25 |
|
Ø 60,0 |
≥60 |
0.60 +/- 0.15 |
≤30.00 |
1.55 +/- 0.20 |
35.0 - 55.0 |
10 |
25 |
|
Ø 70,0 |
≥70 |
0.70 +/- 0.15 |
≤35.00 |
1.60 +/- 0.20 |
40.0 - 65.0 |
5 |
25 |
|
Ø 80,0 |
≥80 |
0.75 +/- 0.15 |
≤40.00 |
1.70 +/- 0.20 |
45.0 - 75.0 |
5 |
25 |
|
Ø 90,0 |
≥90 |
0.75 +/- 0.20 |
≤45.00 |
1.90 +/- 0.20 |
50.0 - 88.0 |
5 |
25 |
|
Ø 100,0 |
≥100 |
0.80 +/- 0.20 |
≤50.00 |
2.10 +/- 0.20 |
55.0 - 95.0 |
5 |
25 |
|
Ø 120,0 |
≥120 |
0.80 +/- 0.20 |
≤60.00 |
2.20 +/- 0.20 |
65.0 - 115.0 |
5 |
15 |
|
Ø 150,0 |
≥150 |
0.90 +/- 0.20 |
≤75.00 |
2.20 +/- 0.20 |
80.0 - 145.0 |
10 |
15 |
|
Ø 180,0 |
≥180 |
0.95 +/- 0.25 |
≤90.00 |
2.30 +/- 0.25 |
95.0 - 175.0 |
10 |
15 |
|
Ø 250,0 |
≥250 |
1.00 +/- 0.25 |
≤125.00 |
2.40 +/- 0.25 |
140.0 - 230.0 |
5 |
25 |
|
Ø 300,0 |
≥300 |
1.20 +/- 0.25 |
≤150.00 |
2.45 +/- 0.25 |
170.0 - 270.0 |
5 |
25 |
