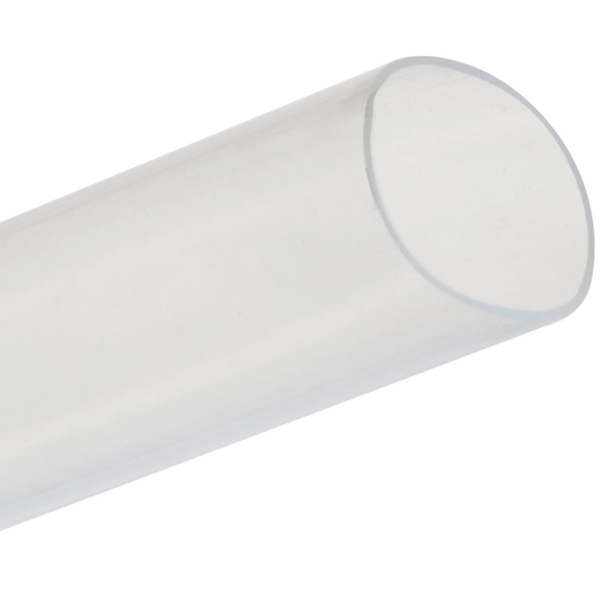

Гладкая износостойкая трубка специального промышленного применения для валиков и роликов. У трубки FEP дробный коэффициент усадки: 1,25:1, 1,3:1, 1,6:1. Базовый цвет: прозрачно-белый, под заказ можно сделать другие цвета.
Стандартная толщина стенки термоусаживаемой трубки FEP — 0,5 мм, однако Вы можете заказать трубку с толщиной стенки 1,5 мм. Помимо термоусаживаемой трубки, мы предлагаем термоусаживаемые рукава FEP для усадки на ролики большого диаметра. Химическая стойкость идентична материалу PTFE, материал инертен к большинству промышленных химикатов и растворителей. Стойкий к воздействию ультрафиолетового излучения.
Термоусадочная трубка FEP широко используется в авиакосмической и транспортная техника, злектронике, химическом и фармацевтическом производстве, пищевой промышленности, для усадки на различные валы (ролики).
|
Свойства |
Метод испытания |
Стандартные значения | |
|---|---|---|---|
|
Физические |
Разрушающее усилие при растяжении |
ASTM D638 |
30 МПa |
|
Удлинение перед разрывом |
ASTM D638 |
300% |
|
|
Удельная плотность |
ASTM D792 |
2,15 г/см3 |
|
|
Диапазон рабочих температур |
от -65 °С до +205 °С |
||
|
Рекомендуемая температура усадки |
от +215 °С до +230 °С |
||
|
Электрические |
Диэлектрическая прочность |
ASTM D149 |
До 50 кВ/мм |
|
Удельное объемное электрическое сопротивление |
ASTM D257 |
1018 Ом·см |
|
|
Химические |
Химическая стойкость |
Высокая |
|
|
Водопоглощение |
ASTM D570 |
Не более 0,01% |
|
| Тип | Диаметр до усадки, мм | Диаметр после усадки, мм | Толщина стенки после усадки, мм |
|---|---|---|---|
| ¾" | 21 | 16 | 0.50 |
| 1" | 26 | 22 | 0.50 |
| 1 ¼" | 32 | 27 | 0.50 |
| 1 ½" | 43 | 33 | 0.50 |
| 2" | 53 | 44 | 0.50 |
| 2 ½" | 67 | 54 | 0.50 |
| 3" | 74 | 68 | 0.50 |
| 3 ½" | 92 | 75 | 0.50 |
| 4" | 108 | 93 | 0.50 |
| 5" | 130 | 109 | 0.50 |
| 6" | 150 | 131 | 0.50 |
| 7" | 176 | 151 | 0.50 |
| 8" | 203 | 177 | 0.50 |
| 9" | 241 | 204 | 0.50 |
| 10 ½" | 266 | 242 | 0.50 |
| 12" | 302 | 267 | 0.50 |
| 13" | 343 | 303 | 0.50 |
| 14" | 416 | 344 | 0.50 |
| 16 ½" | 466 | 417 | 0.50 |
| 20" | 550 | 418 | 0.50 |
Стандартная длина отрезков: 0,61 – 0,91 – 1,22 – 1,52 – 1,83 – 2,13 – 2,44 – 2,74 – 3,05 – 3,35 – 3,66 – 3,96 – 4,27 – 4,57 – 4,88 – 5,18 – 5,49 – 5,79 – 6,10 м/шт. Под заказ возможна поставка трубок другой длины и диаметров.
| Тип | Диаметр до усадки, мм | Диаметр после усадки, мм | Толщина стенки после усадки, мм | Погрешность, мм |
|---|---|---|---|---|
| 24 | 0.78 | 0.68 | 0.20 | ± 0.05 |
| 22 | 0.91 | 0.81 | 0.20 | ± 0.05 |
| 20 | 1.14 | 0.99 | 0.20 | ± 0.05 |
| 18 | 1.52 | 1.24 | 0.20 | ± 0.05 |
| 16 | 1.90 | 1.55 | 0.23 | ± 0.05 |
| 14 | 2.34 | 1.83 | 0.23 | ± 0.05 |
| 12 | 2.92 | 2.26 | 0.23 | ± 0.05 |
| 10 | 3.58 | 2.90 | 0.25 | ± 0.08 |
| 9 | 4.00 | 3.15 | 0.25 | ± 0.08 |
| 8 | 4.57 | 3.63 | 0.25 | ± 0.08 |
| 7 | 5.00 | 4.00 | 0.28 | ± 0.10 |
| 6 | 5.70 | 4.57 | 0.28 | ± 0.10 |
| 5 | 6.30 | 5.03 | 0.28 | ± 0.10 |
| 4 | 7.36 | 5.75 | 0.28 | ± 0.10 |
| 3 | 7.85 | 6.33 | 0.28 | ± 0.10 |
| 2 | 9.30 | 7.12 | 0.30 | ± 0.10 |
| 1 | 10.16 | 7.90 | 0.30 | ± 0.10 |
| 0 | 11.17 | 8.87 | 0.30 | ± 0.10 |
| 3/8 | 12.70 | 9.73 | 0.38 | ± 0.10 |
| 7/16 | 14.70 | 11.38 | 0.50 | ± 0.10 |
| 1/2 | 16.93 | 12.95 | 0.50 | ± 0.10 |
| 5/8 | 21.00 | 16.20 | 0.50 | ± 0.10 |
| 3/4 | 25.40 | 19.40 | 0.50 | ± 0.10 |
| Тип | Диаметр до усадки, мм | Диаметр после усадки, мм | Толщина стенки после усадки, мм | Погрешность, мм |
|---|---|---|---|---|
| 3/32 | 2.40 | 1.40 | 0.20 | ± 0.08 |
| 1/8 | 3.20 | 1.90 | 0.25 | ± 0.08 |
| 3/16 | 4.80 | 2.90 | 0.25 | ± 0.08 |
| 1/4 | 6.40 | 3.80 | 0.25 | ± 0.08 |
| 3/8 | 9.60 | 5.70 | 0.30 | ± 0.08 |
| 1/2 | 12.70 | 7.60 | 0.40 | ± 0.10 |
| 3/4 | 19.00 | 11.50 | 0.50 | ± 0.10 |
| 1 | 25.00 | 15.50 | 0.60 | ± 0.13 |
| 1 1/2 | 38.00 | 23.00 | 0.75 | ± 0.13 |
| 2 | 51.00 | 32.00 | 0.75 | ± 0.13 |
Стандартная поставка: в бухтах или отрезками по 1,22 м/шт. Под заказ возможна поставка трубок другой длины и диаметров.
