Кожухи для соединения электрических шин BSI Raychman®

Кожухи для соединения электрических шин BSI Raychman®
Техническое описание PDF

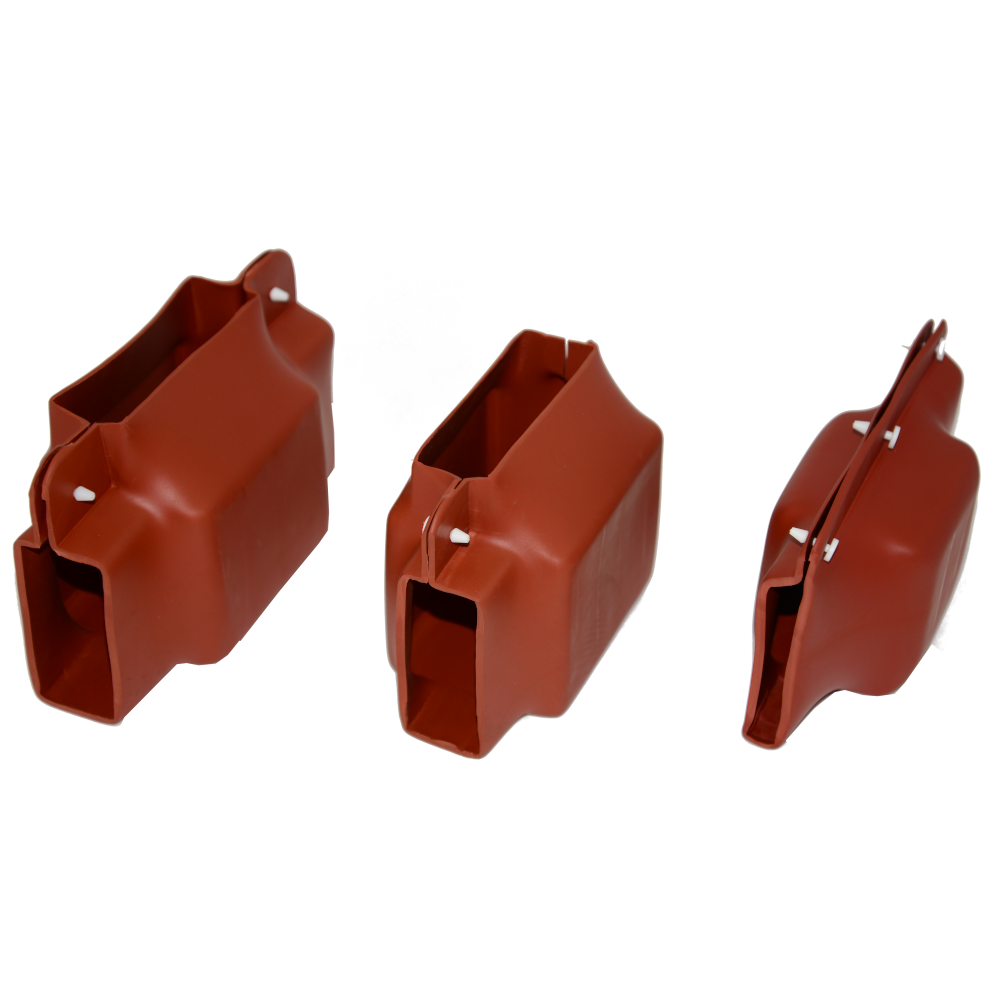

Изолирующий кожух предназначен для быстрого и качественного соединения и изоляции высоковольтных шин всех типов кабелей. Используется для защиты и изоляции сложных соединений шинопровода где невозможно использовать термоусаживаемые трубки.

  • Изготавливается из полиолефина.
  • На напряжение 1кВ, 10кВ, 35кВ.
  • Цвета: красный, желтый, зеленый, черный.
  • Возможность быстрого доступа к соединению шин (размыкаемые клипсы)

Технические характеристики
№I TYPET TYPEL TYPE
      (AxB)        L      W       H       L       W       H        L       W       H
30x8 95 35 50 105 35 60 70 35 60
40x8 125 45 50 140 45 60 75 45 55
 50x8 135 55 55 155 55 65 90 55 65
 60x8 165 65 75 165 65 75 100 65 75
80x8 185 85 75 195 85 75 130 85 75
100x10 220 105 75 215 105 75 140 105 75
120x10 235 125 75 245 125 75 165 125 75
150x10 260 155 75 285 155 75 195 155 75



Примечание:
L =длина кожуха; W=ширина кожуха; H=высота кожуха
A = ширина шинопровода; B=толщина шинопровода
(Все размеры в мм)

*Возможен подбор специфичных защитных кожухов для разнообразных входов и выходов трансформаторов, переключателей, предохранителей , согласно предоставленным чертежам.
