Термоусаживаемые кожухи TCT RS Raychman®

Термоусаживаемые кожухи TCT RS Raychman®
Техническое описание PDF

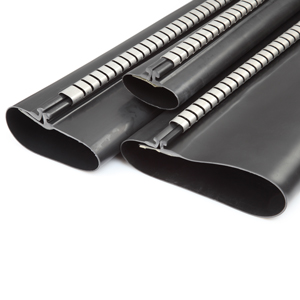

Термоусаживаемые кожухи с металлическими крепежными скобами и клеевым слоем предназначены для восстановления внешней оболочки высоковольтных кабелей. Кожух обеспечивает хорошую герметизацию, изоляцию и водостойкость мест повреждения оболочки кабеля. Усиливает механическую прочность в месте повреждения внешней оболочки кабеля.

  • Температура усадки: от +100 °С до +135 °С max.
  • Коэффициент усадки: > 3:1
  • Рабочая температур: от -45 °С до +105 °С
  • Стандартная длина: 450 мм и 950 мм
  • Комплектация: металлическая скоба в комплекте
Технические характеристики
СвойстваМетод тестированияРезультат
Длительная эксплуатационная температура - от -45 °С до +105 °С
Прочность на разрыв ASTM D638 > 13 МПа
Удлинение до разрыва ASTM D638 > 300%
Удлинение до разрыва после нагрева ASTM D2671 (168 ч / +120 °С) > 210%
Прочность на растяжение после нагрева ASTM D2671 > 11 мПа
Электрическая прочность IEC243 > 20 кВ/мм
Объёмное электрическое сопротивление ASTM D2303 > 1014 Ом·см
Продольная усадка - < 10%
Водопоглощение ISO 62 < 0,1%
Спецификация
Размерный рядВнутренний диаметр, ммНоминальная толщина стенки после усадки, ммСтандартная длина изделия, мм
До усадки, minПосле усадки, max
TCT RS 30/12 30 12 1.6 +/- 0.2 450 или 900
TCT RS 50/18 50 18 1.5 +/- 0.2 450 или 900
TCT RS 60/22 60 22 1.5 +/- 0.2 450 или 900
TCT RS 85/30 85 30 1.5 +/- 0.2 450 или 900
TCT RS 100/35 100 35 1.5 +/- 0.2 450 или 900
TCT RS 120/40 120 40 1.5 +/- 0.2 450 или 900
TCT RS 150/50 150 50 1.5 +/- 0.2 450 или 900
Аналоги
ПроизводительRaychem / TycoDSG-Canusa3MWOER
Наименование CRSM CRDW HDCW WRSXP
