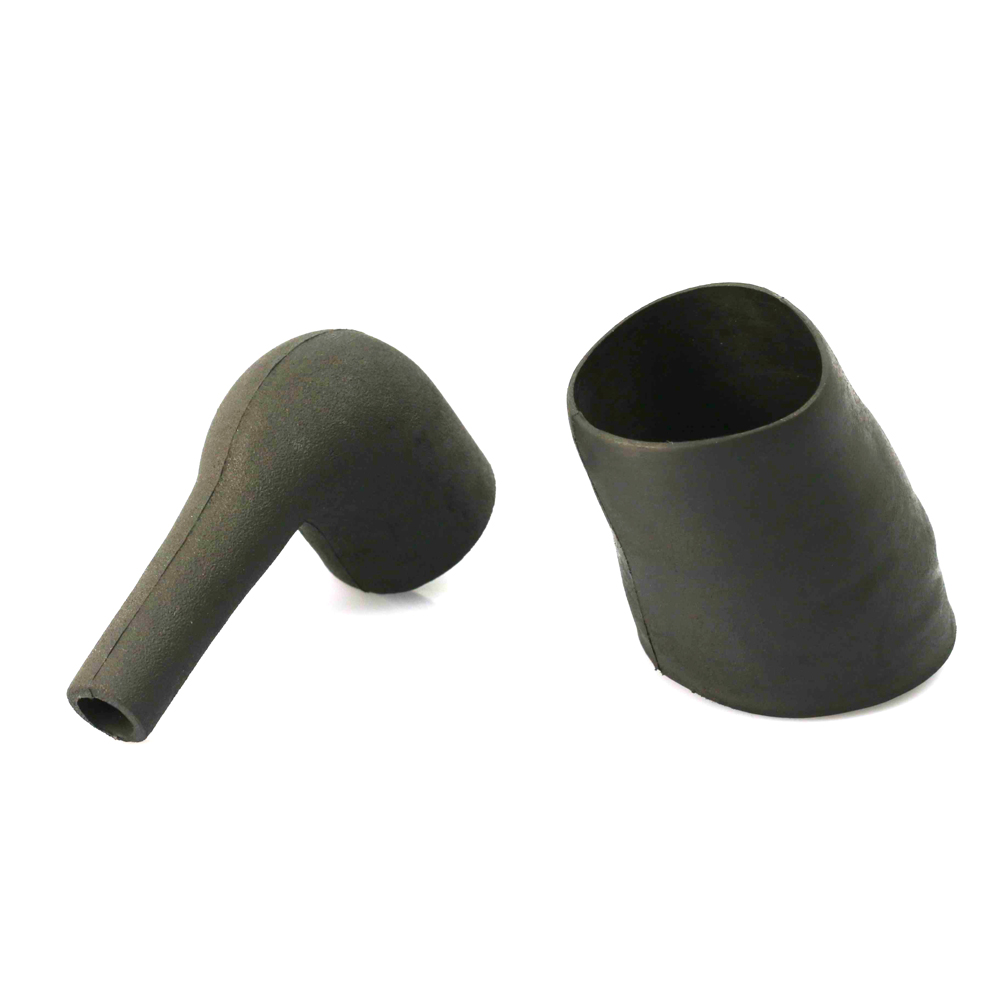

Термоусаживаемый угловой кожух

Термоусаживаемый угловой кожух
Техническое описание PDF
  • Изготовлен из полужесткого огнезащитного полиолефина.
  • Используется для надежной механической защиты, соединения/зажима кабеля.
  • Защищает от воздействия внешней среды.
  • Поставляется как с клеевым слоем, так и без него.
  • Стандартный цвет: черный.

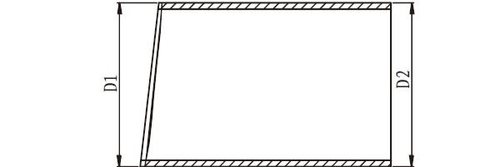

До усадки (а)

Термоусаживаемый угловой кожух до усадки

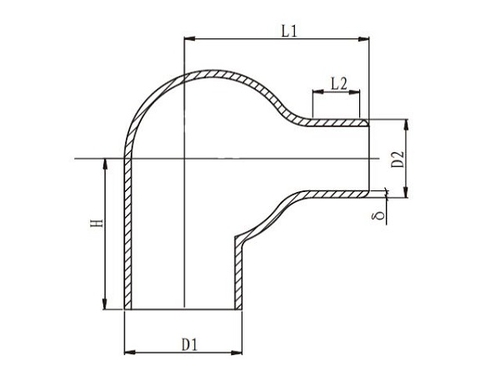

После усадки (b)

Термоусаживаемый угловой кожух после усадки

МодельСпецификацияD1d2 L1 ±10%L2 ±10%δ
±20%

До усадки		После усадкиНа диаметрДо усадкиПосле усадкиНа диаметрH
W1 1 1 1 18/7-4 18 7 8.8-15 18 4 5-10 25 28 12 1.8
W1121 22/11-5 22 11 13-18.5 22 5 6.2-12 27 36 18 2.0
W1 131 36/16-8 36 16 20-30 36 8 10-20 32 42 20 2.0
W1141 42/24-10 42 24 28-36 42 10 11.8-24 36 56 21 2.2
W1 151 52/26-15 52 26 30-43 52 15 17-36 38 57 21 2.2
W1161 60/30-15 60 30 35-50 60 15 17.6-36 44 78 29 3
W1171 65/35-16 65 35 41-54 65 1 6.5 19.4-38 40 85 28 3.2
W1181 70/40-20 70 40 47-58 70 20 24-48 52 85 28 3.5
Единица измерения: мм
