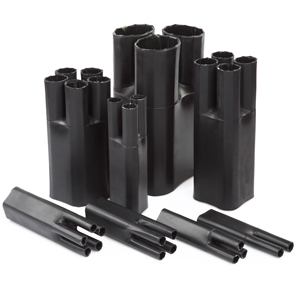

Термоусаживаемые перчатки TCT CB применяются для изоляции, уплотнения, герметизации, соединений кабеля, а так же для разводки кабельных окончаний, сращивания кабелей и для изготовления концевых кабельных муфт. В ассортименте термоусаживаемых перчаток TCT есть стандартные перчатки с клеевым слоем и без него, а так же специальные маслостойкие перчатки.
Перчатки предназначены как для применения внутри помещений, так и снаружи. В отличие от продуктов других производителей, в ассортименте перчаток под маркой TCT присутствуют перчатки с пятью «пальцами» для пятижильных кабелей. В ассортименте представлены перчатки трех видов: обычные перчатки, маслостойкие перчатки, перчатки с антитрекинговыми свойствами (красного цвета), полупроводниковые перчатки.
| Характеристика | Метод тестирования | Результат |
|---|---|---|
| Плотность материала | ASTM D2671 | 1.1-1.2 г/см3 |
| Прочность на растяжение | ASTM D2671 | > 12 МПа |
| Удлинение до разрыва | ASTM D2671 | > 400% |
| Прочность на растяжение после нагрева | ASTM D2671 (+136°C х 168 часов) | > 10 МПа |
| Удлинение до разрыва после нагрева | ASTM D2671 (+136°C х 168 часов) | > 300% |
| Тепловой шок | ASTM D2671 (+200°C х 4 часа) | Не капает, не стекает |
| Электрическая прочность | ASTM D2671 | > 18 кВ/мм |
| Объёмное электрическое сопротивление | ASTM D2671 | > 1014 Ом·см |
| Водопоглощение | ASTM D570 | < 0,5% |
| Срок службы | - | Не менее 20 лет |

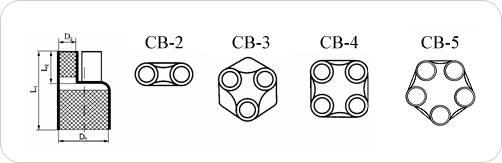

| Размерный ряд |
Количество пальцев |
Примерное |
Общая длина перчатки, мм |
Внутренний диаметр перчатки (юбки), мм |
Внутренний диаметр пальца, мм |
||
|
сечение жилы кабеля, кв. мм. |
До усадки не менее |
После усадки не более |
До усадки не менее |
После усадки не более |
|||
|
2-24/14 |
2 |
10-25 |
140 +/-5 |
24 |
14 |
12 |
5 |
|
2-38/18 |
2 |
25-50 |
145 +/-5 |
38 |
18 |
20 |
7 |
|
2-45/22 |
2 |
50-75 |
145 +/-5 |
45 |
22 |
25 |
10 |
|
2-60/25 |
2 |
70-120 |
140 +/-5 |
60 |
25 |
35 |
11 |
|
2-70/25 |
2 |
150-240 |
140 +/-5 |
70 |
25 |
40 |
11 |
|
3-24/17 |
3 |
10-25 |
140 +/-5 |
24 |
17 |
11 |
5 |
|
3-48/22 |
3 |
25-50 |
165 +/-5 |
48 |
22 |
18 |
7 |
|
3-58/28 |
3 |
70-120 |
180 +/-5 |
58 |
28 |
25 |
8 |
|
3-67/37 |
3 |
150-240 |
210 +/-5 |
68 |
37 |
30 |
13 |
|
3-87/43 |
3 |
120-315 |
220 +/-5 |
87 |
43 |
39 |
16 |
|
3-106/53 |
3 |
170-415 |
235 +/-5 |
106 |
53 |
42 |
19 |
|
3-125/65 |
3 |
300-400 |
245 +/-5 |
125 |
65 |
58 |
25 |
|
3-140/65 |
3 |
> 500 |
245 +/-5 |
140 |
65 |
65 |
25 |
|
4-38/19 |
4 |
10-25 |
125 +/-5 |
38 |
19 |
10 |
5 |
|
4-50/25 |
4 |
25-50 |
135 +/-5 |
50 |
25 |
16 |
7 |
|
4-70/32 |
4 |
70-120 |
185 +/-5 |
70 |
32 |
23 |
10 |
|
4-82/46 |
4 |
150-240 |
210 +/-5 |
82 |
46 |
30 |
13 |
|
4-90/46 |
4 |
300 |
210 +/-5 |
90 |
46 |
35 |
13 |
|
4-109/54 |
4 |
170-415 |
240 +/-5 |
109 |
54 |
42 |
18 |
|
5-42/21 |
5 |
10-25 |
130 +/-5 |
42 |
21 |
11 |
5 |
|
5-57/30 |
5 |
25-50 |
170 +/-5 |
57 |
30 |
15 |
7 |
|
5-70/38 |
5 |
70-120 |
170 +/-5 |
70 |
38 |
23 |
9 |
|
5-90/53 |
5 |
150-240 |
180 +/-5 |
90 |
53 |
30 |
13 |
|
5-120/48 |
5 |
120-315 |
205 +/-5 |
120 |
48 |
39 |
14 |
Подбирая правильный размер перчатки по сечению жил кабелей нужно учитывать, что кабели с одинаковым сечением жилы могут иметь разную толщину изоляции и разный внешний диаметр кабеля и жилы! Кабелям с жилами одинакового сечения, но рассчитанным на разное напряжение, могут подходить РАЗНЫЕ по размеру перчатки! Для высоковольтных кабелей идентичного с низковольтными кабелями сечения, как правило, требуется перчатка на размер больше. Это обусловлено большей толщиной изоляции у таких кабелей и, следовательно, большим внешним диаметром как самого кабеля, так и его жил в изоляции.
В таблице указаны номинальные размеры изделий. Точные измерения термоусаживаемых изделий сложной формы с большой толщиной стенки затруднительны по объективным причинам. Реальные изделия могут иметь небольшие допуски размеров относительно номинальных, не влияющие на функциональность перчаток для применения по назначению.
Термоусаживаемая перчатка Raychman® TCT CB - разделка высоковольтного кабеля
| Производитель | Raychem / Tyco | DSG Canusa | 3M | WOER | RADPOL | КВТ |
|---|---|---|---|---|---|---|
| Наименование | 302K / 402W / 502K | CCB | HDBB | WRSZT | AK | ТПИ |
