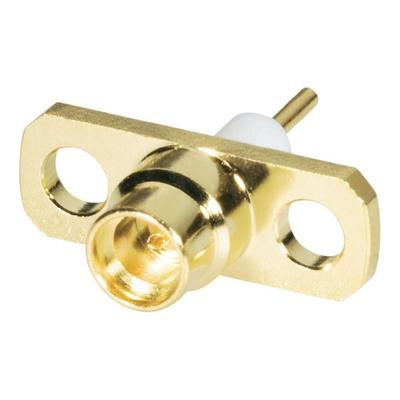

MCX, MMCX разъемы

MCX, MMCX разъемы
Техническое описание PDF

MCX разъемы - микроминиатюрные коннекторы, внедренные в 1980-е годы и соответствующие требованиям европейского стандарта CECC 22220. Имеют те же размеры центрального контакта и изолятора , что и SMB коннекторы, но внешний диаметр гнезда составляет 0,14 дюйма, что на 30% меньше, чем у разъемов SMB серии. Эта особенность предоставляет конструкторам возможность использовать их там, где особенно высоки требования к экономии места и веса. Механизм защелкивания обеспечивает возможность быстрого соединения/разъединения. MCX выпускаются с импедансом 50 и 75 Ом и способны работать с низким отражением на частотах до 6 ГГц и 1.5 ГГц, соответственно.

MMCX разъемы (уменьшенный вариант MCX)- называется также С2.5 или MicroMate. Это линейка одних из самых маленьких ВЧ разъемов, разработанных фирмой Амфенол в 1990-е гг. и представляет собой серию микроминиатюрных соединителей с механизмом защелкивания, позволяющим вращение на 360°, что обеспечивает гибкость при использовании с печатными платами. MMCX коннекторы удовлетворяют требованиям европейской спецификации CECC22000. Это семейство устройств представляют собой систему межсоединений с импедансом 50 Ом и обладает широкополосными параметрами с низким отражением до 6 ГГц, обеспечивающими высокое качество передачи сигнала. Выпускаются соединители разного типа: кабельные, для поверхностного монтажа и торцевые (гребенчатые) для печатного монтажа.

Наименование
MCX-9501D (RG-174/U) штекер обжимной прямой Gold
MCX-9502D (RG-174/U) штекер обжимной угловой Gold
MCX-9503D (RG-174/U) гнездо обжимное угловое Gold
MCX-9507 гнездо на плату (4 ножки) Gold
MMCX-9601D (RG-174/U) штекер обжимной прямой Gold
MMCX-9602D (RG-174/U) штекер обжимной угловой Gold
