SMB разъемы
Техническое описание PDF

SMB разъемы - (субминиатюрный коннектор, тип В) это миниатюрные коннекторы, предназначенные для работы на частотах до 4 ГГц. Маленький размер и соединения делают SMB идеальным коннектором. Используют в телекоммуникации, тестировании оборудования и инструментов, в спутниковой связи, в навигационных приборах. Выпускаются с 50 Ом и 75 Ом импедансом, могут работать в широкой полосе частот до 4 ГГц. Типовое использование SMB – межплатные и межблочные соединения для передачи ВЧ и цифровых сигналов, телекоммуникационное и тестовое оборудование, высокоточные электронные инструменты. Выпускают штекеры, гнезда, переходники как для обжима так и для крепления на кабель с помощью пайки.

Наименование
SMB-9101S (RG-174/U) штекер обжимной прямой Gold
SMB-9102S (RG-174/U) гнездо обжимное прямое укороченное Gold
SMB-9102 (RG-174/U) гнездо обжимное прямое Gold
SMB-9103 (RG-174/U) гнездо обжимное приборное с гайкой прямое Gold
SMB-9104 1.5C-2V (1.5C-2V ,РК50-2-13, РК50-2-21) штекер обжимной угловой Gold
SMB-9104D (RG-174/U) штекер обжимной угловой Gold
SMB-9105 (RG-174/U) штекер пайка прямой Gold
SMB-9106 (RG-174/U) гнездо пайка прямое Gold
SMB-9109 штекер на плату (4 ножки) угловой Gold
SMB-9110 гнездо на плату (4 ножки) прямое Gold

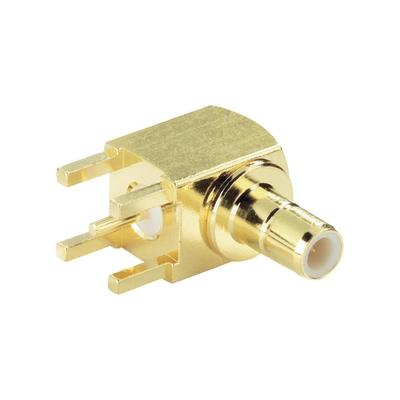

SMB-9111 штекер на плату (4 ножки) угловое Gold
SMB-9112 гнездо на плату (4 ножки) угловое Gold
SMB-9113 гнездо приборное с гайкой с шестигранником прямое Gold
