UHF разъемы
Техническое описание PDF

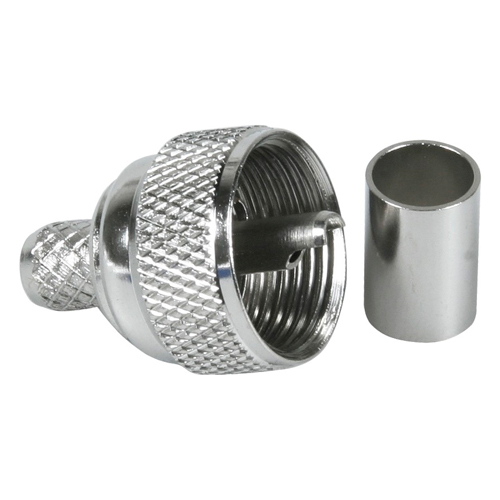

UHF разъемы - были изобретены в 1930г. Кларком Квэйкенбушем (компания Amphenol) для радиовещательной промышленности. Вилку UHF, в соответствии с военным перечнем, обычно называют PL-259. UHF коннеторы имеют винтовое соединение и характеризуются непостоянством импеданса. В связи с этим их использование ограничено частотами до 300 МГц. Эти разъемы относятся к разряду недорогих и применяются в основном для аппаратуры связи низкочастотных диапазонов (СВ). Устойчиво работают до 300-400 МГц с небольшими потерями. Разъемы UHF - популярные и экономичные - используются в случае, если соответствие сопротивления не требуется. Серии M и UHF близки по строению и эффективности, но не являются взаимозаменяемыми без переходника (адаптера) из-за разных винтов в месте подключения. Изготавливаются под кабели диаметром от 5 до 18 мм. Изготаливают штекеры, гнёзда, переходники.

Наименование
UHF-7108A-091A штекер под винт пластик хвост прямой
UHF-7501A-257 (RG-58/U) штекер обжимной прямой
UHF-7501A (RG-58/U) штекер обжимной прямой
UHF-7501B-257 (RG-59/U) штекер обжимной прямой
UHF-7501B (RG-59/U) штекер обжимной прямой
UHF-7501C-257 (RG-6/U) штекер обжимной прямой
UHF-7501C (RG-6/U) штекер обжимной прямой
UHF-7501E-257 (RG-213/U) штекер обжимной прямой
UHF-7501E (RG-213/U) штекер обжимной прямой
UHF-7501X (RG-8/X, 5D-FB) штекер обжимной прямой
UHF-7502A-258 (RG-58/U) штекер обжимной фасонный прямой
UHF-7503C (RG-6/U) штекер обжимной из 3 чатей прямой
UHF-7504A-260 (RG-58/U) штекер накручиваемый прямой
UHF-7504A (RG-58/U) штекер накручиваемый прямой
UHF-7504B-260 (RG-59/U) штекер накручиваемый прямой
UHF-7504B (RG-59/U) штекер накручиваемый прямой
UHF-7504C-260 (RG-6/U) штекер накручиваемый прямой
UHF-7504C(RG-6/U) штекер накручиваемый прямой
UHF-7504E-260 (RG-6/U) штекер накручиваемый прямой
UHF-7504E (RG-6/U) штекер накручиваемый прямой
UHF-7504X (RG-8/X, 5D-FB) штекер накручиваемый прямой
UHF-7508-8D(8D-FB) штекер пайка прямой
UHF-7508-10D(10D-FB) штекер пайка прямой
UHF-7508A (RG-58/U) штекер пайка прямой
UHF-7508B (RG-59/U) штекер пайка прямой
UHF-7508C (RG-6/U) штекер пайка прямой
UHF-7508E (RG-213/U) штекер пайка прямой
UHF-7508X (RG-8/X, 5D-FB) штекер пайка прямой
UHF-7549A (RG-58/U) гнездо обжимное прямое
UHF-7549B (RG-59/U) гнездо обжимное прямое
UHF-7549E (RG-213/U) гнездо обжимное прямое
UHF-7549X (RG-8/X, 5D-FB) гнездо обжимное прямое
UHF-7510A (RG-58/U) гнездо пайка прямое
UHF-7510E (RG-213/U) гнездо пайка прямое
UHF-7510X (RG-8/X, 5D-FB) гнездо пайка прямое
UHF-7511 гнездо приборное с фланцем (2 отверстия) прямое
UHF-7511-211 гнездо приборное с фланцем (4 отверстия) прямое
UHF-7511 гнездо приборное с фланцем (4 отверстия) прямое
UHF-7512-267 гнездо приборное с гайкой прямое
UHF-7512 гнездо приборное с гайкой прямое
UHF-7542A (RG-58/U) гнездо обжимное приборное с гайкой угловое
UHF-7513A (RG-58/U) гнездо накру чиваемое угловое
UHF mini-7601A (RG-58/U) штекер обжимной прямой
UHF mini-7602A-283 (RG-58/U) штекер обжимной прямой
UHF mini-7602B-283 (RG-59/U) штекер обжимной прямой
UHF mini-7603A-284 (RG-58/U) гнездо обжимное прямое
UHF mini-7603A (RG-58/U) гнездо обжимное прямое
UHF mini-7604 гнездо приборное с гайкой прямое
